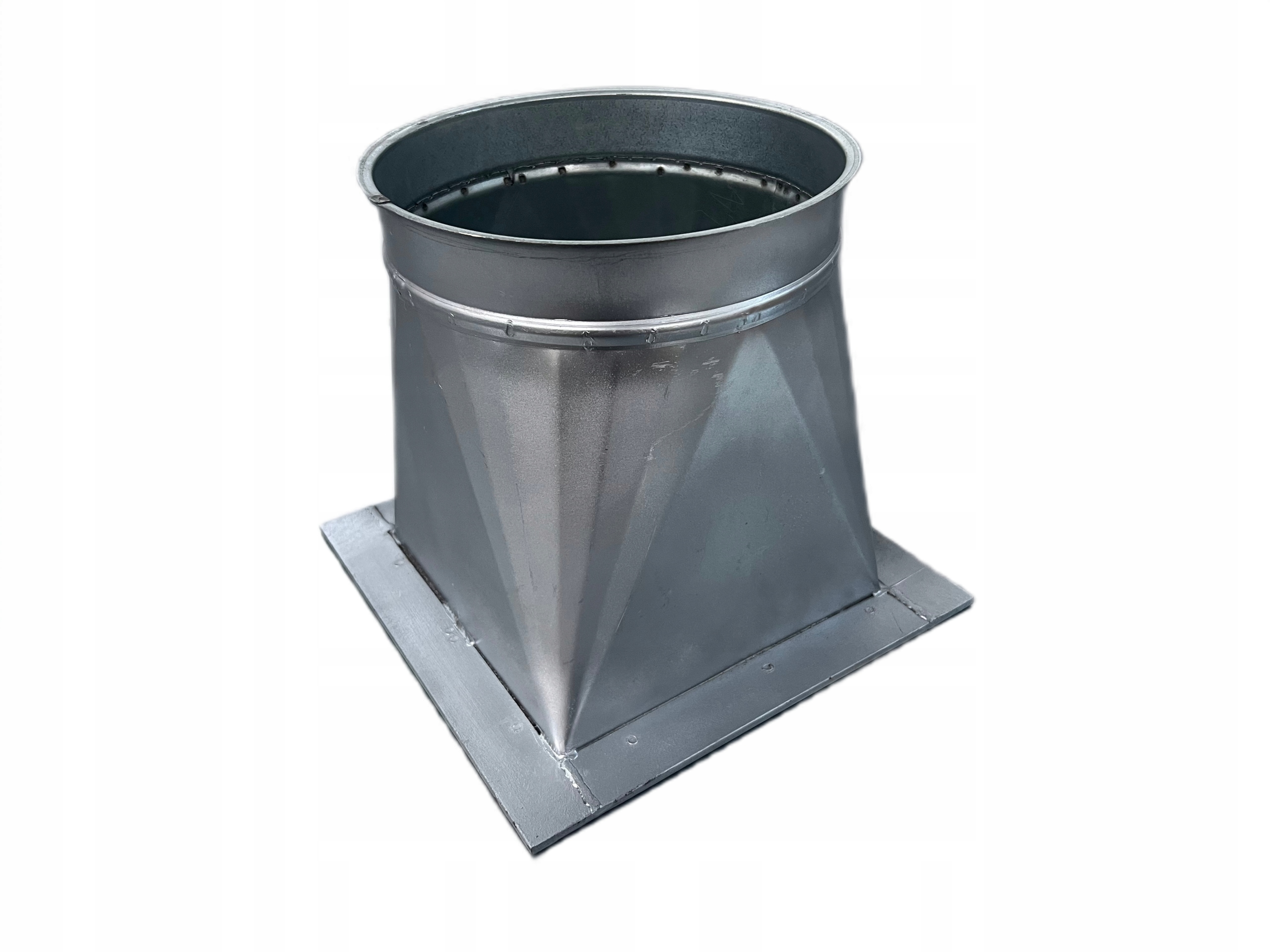

Dyfuzor do odciągu trocin

Dyfuzor ocynkowany na wentylator – Warianty (Ø160 – Ø630)

Precyzyjne przejście między wentylatorem a instalacją odciągową

Dyfuzor Grupy RAF-POL to specjalistyczny element adaptacyjny, który pozwala na sprawne połączenie wylotu wentylatora (prostokątnego lub kwadratowego) z okrągłymi rurami instalacji odpylającej. Odpowiednio zaprojektowany dyfuzor zapewnia płynne rozprężanie powietrza, co minimalizuje turbulencje i pozwala zachować pełną sprawność odciągu trocin i pyłu.

Skonfiguruj swój dyfuzor:

Wybierz średnicę wylotu (Ø) z listy powyżej, a w uwagach do zamówienia podaj wymiary przyłącza wentylatora.

Specyfikacja techniczna:

• Materiał: Wytrzymała blacha ocynkowana o grubości 1 mm.
• Solidna ramka: Wykonana z płaskownika o grubości 5 mm i szerokości 30 mm – gwarantuje sztywność i szczelność montażu do obudowy wentylatora.
• Zakres średnic okrągłych: Od Ø160 mm do Ø630 mm.
• Zastosowanie: Połączenia wylotowe wentylatorów transportowych w instalacjach odpylających.

Ważne: Personalizacja ramki przy zamówieniu

Jako producent wykonujemy ramkę dyfuzora pod konkretny model wentylatora. Aby zapewnić idealne dopasowanie, przy składaniu zamówienia prosimy o podanie:

• Wymiar A (w mm): Długość boku ramki.
• Wymiar B (w mm): Szerokość boku ramki.

Dlaczego dyfuzor RAF-POL to dobry wybór?

1. Wzmocniona konstrukcja: Gruba, 5-milimetrowa ramka eliminuje ryzyko „falowania” materiału podczas dokręcania śrub, co zapewnia 100% szczelności na styku z wentylatorem.
2. Optymalna aerodynamika: Kształt elementu został zaprojektowany tak, aby przejście z przekroju prostokątnego na kołowy odbywało się z jak najmniejszą stratą energii przepływu.
3. Trwałość przemysłowa: Powłoka ocynkowana chroni element przed korozją, nawet w przypadku montażu przy odpylaczach zewnętrznych.

Kompletne rozwiązania dla przemysłu drzewnego

Grupa RAF-POL to lider w produkcji i montażu instalacji filtrujących. Kupując u nas, otrzymujesz produkt gotowy do pracy w najcięższych warunkach warsztatowych. Sprawdź również inne elementy z naszej oferty:

• Wentylatory transportowe o wysokiej wydajności.
• Rury, kolana i opaski (systemy 0,8 mm – 1,0 mm).
• Zasuwy pneumatyczne i ręczne.
• Odpylacze zabudowane i cyklony.

Potrzebujesz dyfuzora o średnicy powyżej Ø630 lub nietypowym kształcie ramki? Skontaktuj się z naszym biurem technicznym – realizujemy zamówienia indywidualne.
