W każdej instalacji odpylającej, niezależnie od branży, pojawia się pytanie: co zrobić z zebranym pyłem, trocinami lub innymi odpadami, które zatrzymał filtr? Pozostawienie ich w leju odpylacza oznacza konieczność ręcznego opróżniania, przestoje produkcyjne i ryzyko przepełnienia. Rozwiązaniem, które automatyzuje ten proces i eliminuje wspomniane problemy, jest przenośnik ślimakowy, czyli urządzenie stosowane w instalacjach odpylających do ciągłego transportu zebranych zanieczyszczeń.
W tym artykule wyjaśniamy, jaką rolę pełni podajnik ślimakowy w systemie odpylania, jakie rodzaje przenośników sprawdzają się najlepiej w poszczególnych zastosowaniach i na co zwrócić uwagę przy doborze tego elementu instalacji.
Czym jest przenośnik ślimakowy i jak działa?
Przenośnik ślimakowy (nazywany też podajnikiem ślimakowym, śrubowym lub spiralnym) to urządzenie transportowe, w którym obracająca się spirala (tzw. pióro ślimaka) przesuwa materiał sypki wzdłuż koryta lub rury. Zasada działania jest prosta: napęd elektryczny wprawia w ruch wał z nawiniętą spiralą, a materiał (trociny, pył, zrębki, mączka czy granulat) jest przesuwany od punktu załadunku do miejsca zrzutu.

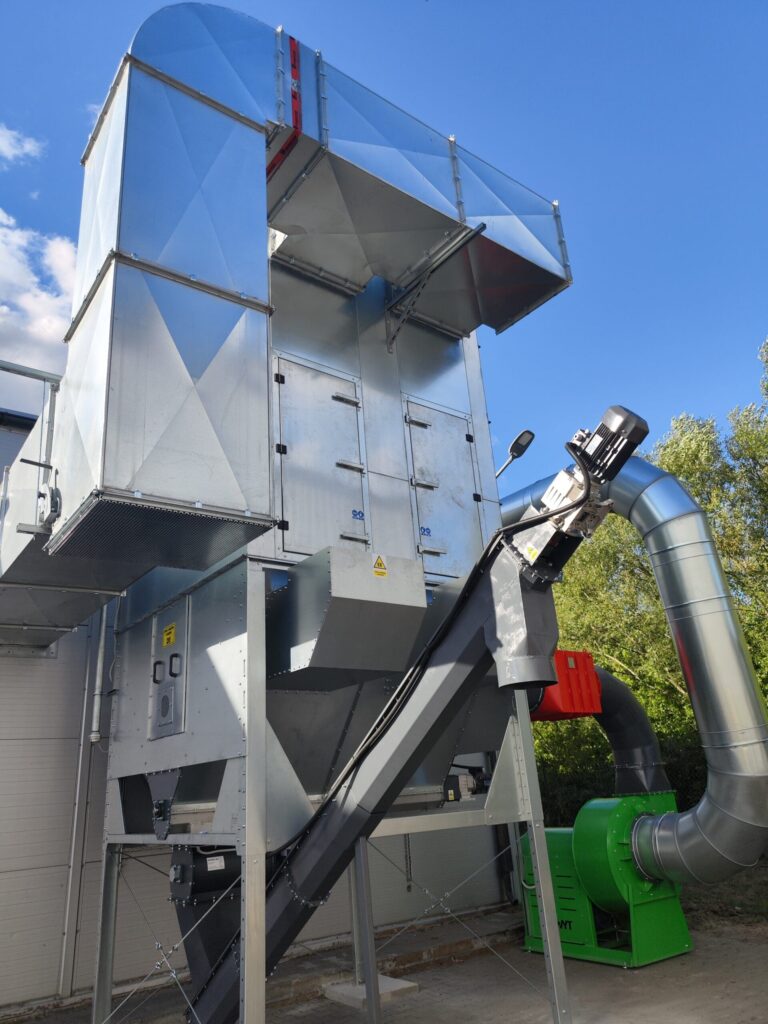

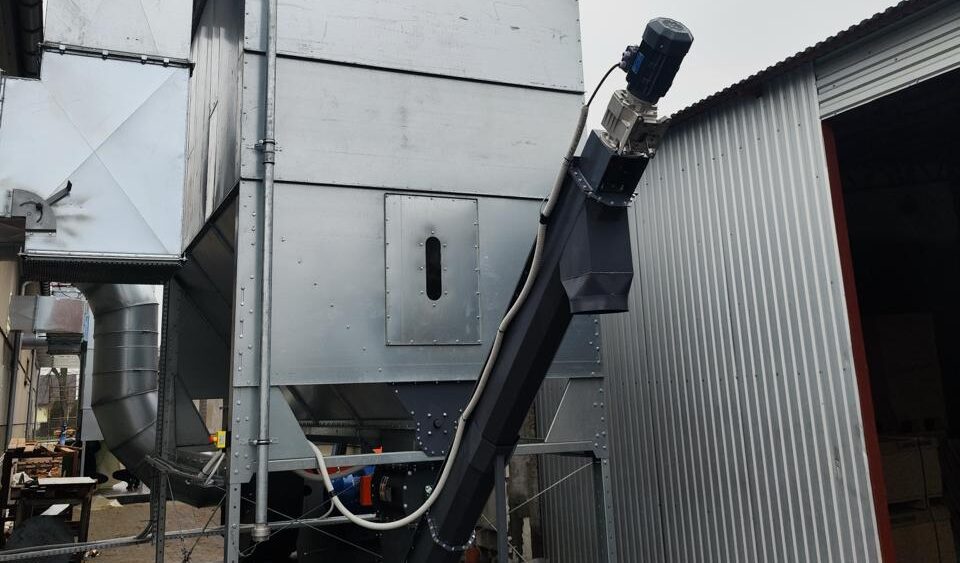

W kontekście odpylania przemysłowego przenośnik ślimakowy montuje się najczęściej pod lejem odpylacza, cyklonu lub filtra workowego. Jego zadanie to ciągłe odprowadzanie zebranego pyłu z komory filtracyjnej do miejsca składowania: worka Big Bag, kontenera, silosu lub bezpośrednio na zewnątrz budynku. Dzięki temu odpylacz może pracować nieprzerwanie, bez konieczności wyłączania instalacji w celu ręcznego opróżniania.
Rola przenośnika ślimakowego w instalacji odpylającej
W kompletnym systemie odpylania każdy element pełni określoną funkcję. Separator cyklonowy oddziela grubsze frakcje, filtr workowy wychwytuje drobny pył, a wentylator wymusza przepływ powietrza. Przenośnik ślimakowy zamyka ten łańcuch technologiczny, odpowiadając za etap, który bywa niedoceniany, czyli odprowadzanie i transport zebranych odpadów.
Bez sprawnego systemu odprowadzania pyłu nawet najwydajniejszy odpylacz traci efektywność. Gromadzący się w leju materiał podnosi opory przepływu, zmniejsza skuteczność filtracji i może prowadzić do przegrzania silnika wentylatora. W skrajnych przypadkach nagromadzony pył drzewny stwarza zagrożenie pożarowe lub wybuchowe, szczególnie w instalacjach objętych dyrektywą ATEX.
Podajnik ślimakowy rozwiązuje te problemy, zapewniając ciągłe i kontrolowane usuwanie materiału. W instalacjach zgodnych z ATEX przenośnik pracuje w tandemie ze śluzą celkową, czyli specjalnym podajnikiem komorowym, który zapobiega cofaniu się płomienia lub fali ciśnieniowej przez lej odpylacza. Taki układ (śluza celkowa + przenośnik ślimakowy) to standard w instalacjach o wydajnościach powyżej kilkunastu tysięcy m³/h, gdzie bezpieczeństwo i ciągłość pracy mają kluczowe znaczenie.
Rodzaje przenośników ślimakowych stosowanych w odpylaniu
Nie każdy podajnik ślimakowy nadaje się do każdego zastosowania. Wybór odpowiedniego typu zależy od rodzaju transportowanego materiału, wymaganej wydajności, dystansu transportu i warunków zabudowy. W instalacjach odpylających najczęściej spotykane są trzy konstrukcje.
Przenośnik ślimakowy korytowy
Najbardziej uniwersalna konstrukcja, w której spirala obraca się wewnątrz otwartego lub półotwartego koryta w kształcie litery U. Przenośniki korytowe dobrze sprawdzają się przy transporcie trocin, wiórów drewnianych i pyłu o średniej wilgotności. Otwarty profil koryta ułatwia dostęp serwisowy i czyszczenie. Wydajność tego typu podajników sięga nawet kilkuset ton na godzinę, a zasięg transportu to zazwyczaj do 20 m (choć możliwe są rozwiązania niestandardowe).
Przenośnik ślimakowy rurowy
W tej konstrukcji spirala pracuje wewnątrz zamkniętej rury, co zapewnia pełną szczelność. To rozwiązanie szczególnie przydatne w sytuacjach, gdzie transportowany materiał jest bardzo drobny (np. pył szlifierski), pylący lub gdy wymagana jest ochrona przed wilgocią i zanieczyszczeniami z otoczenia. Przenośniki rurowe są chętnie stosowane w przemyśle spożywczym i farmaceutycznym, ale również w odpylaniu, zwłaszcza w instalacjach ATEX, gdzie szczelność jest wymogiem bezpieczeństwa.
Przenośnik ślimakowy bezwałowy
Konstrukcja pozbawiona centralnego wału, w której spirala jest podparta jedynie na końcach i może się swobodnie wyginać. Ten typ idealnie nadaje się do materiałów włóknistych, zlepionego pyłu, wilgotnych trocin czy odpadów z tendencją do nawijania się na wał. W odpylaniu bezwałowe przenośniki ślimakowe są stosowane tam, gdzie standardowe konstrukcje z wałem ulegają zablokowaniu, np. przy transporcie mokrych odpadów z lakierni lub klejonych frakcji pyłu.
Na co zwrócić uwagę przy doborze przenośnika ślimakowego?
Prawidłowy dobór podajnika ślimakowego wymaga analizy kilku parametrów technicznych i warunków eksploatacji. Poniżej kluczowe aspekty, które Grupa RAF-POL uwzględnia przy projektowaniu układów odprowadzania pyłu.
Rodzaj i granulacja materiału
Drobny pył szlifierski zachowuje się inaczej niż gruby zrąbek czy mokre trociny. Gęstość nasypowa, wilgotność i skłonność do zbrylania decydują o doborze średnicy spirali, skoku pióra i materiału, z którego wykonane jest korytko. Dla materiałów ściernych (np. pył z obróbki metali, piasek) stosuje się spirale ze stali odpornej na ścieranie, np. Hardox.
Wymagana wydajność
Wydajność przenośnika musi odpowiadać ilości pyłu generowanej przez instalację odpylającą. Niedowymiarowany podajnik doprowadzi do przepełnienia leja filtra. Przewymiarowany oznacza niepotrzebne koszty inwestycyjne i wyższe zużycie energii. Przykładowo instalacja o wydajności 20 000 m³/h w zakładzie obróbki drewna generuje znacznie mniej odpadów masowych niż linia produkcyjna w tartaku o tej samej wydajności powietrznej, bo inny jest charakter frakcji.
Dystans i kierunek transportu
Standardowe przenośniki ślimakowe transportują materiał na odległość do 20 m w poziomie. Transport pod kątem lub pionowy wymaga większej mocy napędu i specjalnych rozwiązań konstrukcyjnych (np. zwiększony skok spirali, dodatkowe uszczelnienia). Przy dłuższych dystansach stosuje się zestawy kilku przenośników połączonych kaskadowo lub przechodzi na transport pneumatyczny.
Warunki zabudowy i przestrzeń montażowa
Przenośnik ślimakowy musi się fizycznie zmieścić pod lejem odpylacza. W halach o ograniczonej wysokości pod filtrem decydujące znaczenie mają wymiary gabarytowe urządzenia. W takich sytuacjach sprawdzają się kompaktowe podajniki rurowe lub rozwiązania z bocznym załadunkiem.
Wymagania ATEX i zabezpieczenia
W strefach zagrożonych wybuchem pyłu (strefa 20, 21, 22 wg dyrektywy ATEX) przenośnik musi spełniać wymagania dotyczące nieiskrzących materiałów, uziemienia i temperatury powierzchni. Grupa RAF-POL stosuje w takich przypadkach układy ze śluzą celkową i podajnikiem ślimakowym w wykonaniu ATEX, zapewniając ciągłe odprowadzanie pyłu bez ryzyka zapłonu.
Kiedy warto zamontować przenośnik ślimakowy w instalacji odpylającej?
Nie każda instalacja wymaga mechanicznego transportu pyłu. W małych systemach stanowiskowych wystarczy okresowe opróżnianie worka lub pojemnika. Jednak podajnik ślimakowy staje się niezbędny w kilku typowych scenariuszach.
Duże instalacje centralne o wydajności powyżej 10 000–15 000 m³/h, gdzie ilość zbieranego materiału uniemożliwia ręczne opróżnianie w trybie ciągłym. W realizacjach Grupy RAF-POL instalacje o wydajnościach 20 000–30 500 m³/h standardowo wyposażane są w podajniki ślimakowe.
Praca wielozmianowa i ciągła. Zakłady pracujące na dwie lub trzy zmiany nie mogą sobie pozwolić na przestoje związane z opróżnianiem odpylacza. Automatyczny transport pyłu do Big Baga lub kontenera eliminuje ten problem.
Instalacje ATEX. W strefach zagrożonych wybuchem gromadzenie pyłu w leju filtra jest niedopuszczalne powyżej określonego poziomu. Ciągłe odprowadzanie materiału przez śluzę celkową i przenośnik ślimakowy jest wymogiem bezpieczeństwa.
Systemy z recyrkulacją powietrza. W instalacjach z odzyskiem ciepła, gdzie przefiltrowane powietrze wraca na halę, sprawne odprowadzanie pyłu warunkuje utrzymanie odpowiedniego spadku ciśnienia na filtrach i stabilną pracę całego systemu.
Potrzebujesz dobrać przenośnik ślimakowy do instalacji odpylającej?
Projektujemy kompletne systemy odpylania: od odciągu przy maszynie, przez filtrację, po automatyczne odprowadzanie pyłu. Skontaktuj się z nami, a dobierzemy rozwiązanie dopasowane do Twojego zakładu.
Przenośnik ślimakowy a inne metody odprowadzania pyłu
Podajnik ślimakowy to nie jedyny sposób na usuwanie zebranych zanieczyszczeń z odpylacza. W praktyce stosuje się kilka rozwiązań, a wybór zależy od skali instalacji i specyfiki materiału.
Zrzut grawitacyjny do worka Big Bag to najprostsze rozwiązanie, stosowane w mniejszych instalacjach. Pył opada grawitacyjnie z leja filtra bezpośrednio do worka. Wymaga regularnej wymiany worków, ale nie generuje dodatkowych kosztów napędu. Sprawdza się przy niewielkich ilościach lekkiego pyłu.
Śluza celkowa (podajnik komorowy) to obracający się bęben z komorami, który dozuje materiał porcjami. W instalacjach ATEX pełni głównie funkcję zabezpieczającą (bariera przeciwwybuchowa), ale może też służyć jako samodzielny element odprowadzania pyłu do Big Baga ustawionego bezpośrednio pod śluzą.
Transport pneumatyczny polega na przenoszeniu pyłu strumieniem powietrza w rurociągach na duże odległości (nawet kilkadziesiąt metrów). Jest stosowany tam, gdzie miejsce składowania odpadów jest oddalone od odpylacza. Wymaga jednak dodatkowego wentylatora i generuje wyższe koszty energetyczne niż przenośnik ślimakowy.
Przenośnik ślimakowy łączy zalety automatyzacji z umiarkowanymi kosztami eksploatacji. Jest cichszy i mniej energochłonny od transportu pneumatycznego, a przy tym zapewnia ciągłą i kontrolowaną pracę. To optymalne rozwiązanie na dystansach do 20 m, przy umiarkowanych i dużych ilościach materiału.
Przenośniki ślimakowe w praktyce: branże i zastosowania
Choć ten artykuł koncentruje się na roli podajników ślimakowych w odpylaniu, warto wiedzieć, że zakres ich zastosowań jest znacznie szerszy. Przenośniki ślimakowe pracują wszędzie tam, gdzie potrzebny jest kontrolowany transport materiałów sypkich.
W przemyśle drzewnym i meblarskim podajniki odprowadzają trociny i pył z odpylaczy do silosów, kontenerów lub bezpośrednio do kotłowni na biomasę. W tartakach transportują zrębki i korę. W przemyśle spożywczym przenośniki ślimakowe (w wersji ze stali nierdzewnej) podają mąkę, cukier, zboże czy przyprawy. W rolnictwie sprawdzają się przy transporcie pasz, nasion i nawozów granulowanych. W przemyśle chemicznym i budowlanym transportują cement, kredę, pigmenty czy granulaty tworzyw sztucznych.
W każdym z tych przypadków kluczowe jest dopasowanie konstrukcji przenośnika do właściwości transportowanego materiału, czyli jego gęstości, wilgotności, ścierności i temperatury. Dlatego podajniki ślimakowe produkuje się w różnych wariantach materiałowych: ze stali węglowej, nierdzewnej, kwasoodpornej lub z powłokami odpornymi na ścieranie.
Podsumowanie
Przenośnik ślimakowy to element instalacji odpylającej, który decyduje o ciągłości pracy całego systemu. Automatyczne odprowadzanie pyłu eliminuje przestoje, zmniejsza ryzyko pożarowe i zwiększa efektywność filtracji. Dobór odpowiedniego typu przenośnika (korytowego, rurowego czy bezwałowego) wymaga analizy warunków eksploatacji, rodzaju materiału i wymagań bezpieczeństwa, w tym zgodności z dyrektywą ATEX.
Grupa RAF-POL jako producent i wykonawca kompletnych instalacji odpylających projektuje układy odprowadzania pyłu indywidualnie dla każdego klienta, od doboru śluzy celkowej i przenośnika ślimakowego, przez montaż, po serwis. Efektem jest instalacja, która pracuje sprawnie i bezpiecznie przez lata.
Zaprojektujemy instalację odpylającą z automatycznym odprowadzaniem pyłu
Skontaktuj się z Grupą RAF-POL. Dobierzemy przenośnik ślimakowy dopasowany do Twojej produkcji, odpylacza i warunków zabudowy. Bezpłatna konsultacja techniczna i wycena.
FAQ
Przenośnik ślimakowy transportuje materiał na odległość (poziomo lub pod kątem) za pomocą obracającej się spirali. Śluza celkowa to podajnik komorowy, którego główna rola w instalacjach odpylających to dozowanie materiału i tworzenie bariery przeciwwybuchowej (zgodnie z ATEX). W praktyce oba urządzenia często pracują w tandemie: śluza celkowa podaje pył ze spodu odpylacza do przenośnika ślimakowego, który transportuje go dalej do miejsca składowania.
Standardowe przenośniki ślimakowe zapewniają transport na odległość do 20 m w poziomie. Przy dłuższych dystansach stosuje się połączenia kaskadowe (kilka przenośników w szereg) lub przechodzi na transport pneumatyczny. Transport pod kątem lub pionowy jest możliwy, ale wymaga zwiększonej mocy napędu i specjalnych rozwiązań konstrukcyjnych.
Tak, pod warunkiem zastosowania wersji w wykonaniu ATEX, z nieiskrzącymi materiałami, uziemieniem, odpowiednią klasą ochrony silnika (min. Ex II 2D dla strefy 21) i monitoringiem temperatury. Grupa RAF-POL stosuje w instalacjach ATEX układ śluzy celkowej z przenośnikiem ślimakowym, co zapewnia ciągłe i bezpieczne odprowadzanie pyłu palnego.
Do suchych trocin i wiórów najczęściej stosuje się przenośnik korytowy ze stali ocynkowanej, który jest uniwersalny, łatwy w serwisie i ekonomiczny w eksploatacji. Przy mokrych trocinach lub materiałach o tendencji do zlepiania lepiej sprawdzi się przenośnik bezwałowy, eliminujący problem nawijania materiału na wał. Dobór powinien uwzględniać wydajność instalacji odpylającej i dystans transportu.
Częstotliwość serwisu zależy od intensywności pracy i właściwości transportowanego materiału. Standardowo zaleca się przegląd co 3–6 miesięcy, obejmujący kontrolę zużycia spirali i koryta, stanu łożysk, napięcia napędu i szczelności uszczelnień. Grupa RAF-POL oferuje kompleksowy serwis instalacji odpylających, w tym przeglądy przenośników ślimakowych, zarówno w ramach gwarancji, jak i obsługi pogwarancyjnej.
