Worki filtracyjne w odpylaczach. Dobór, mocowanie i diagnostyka nieszczelności

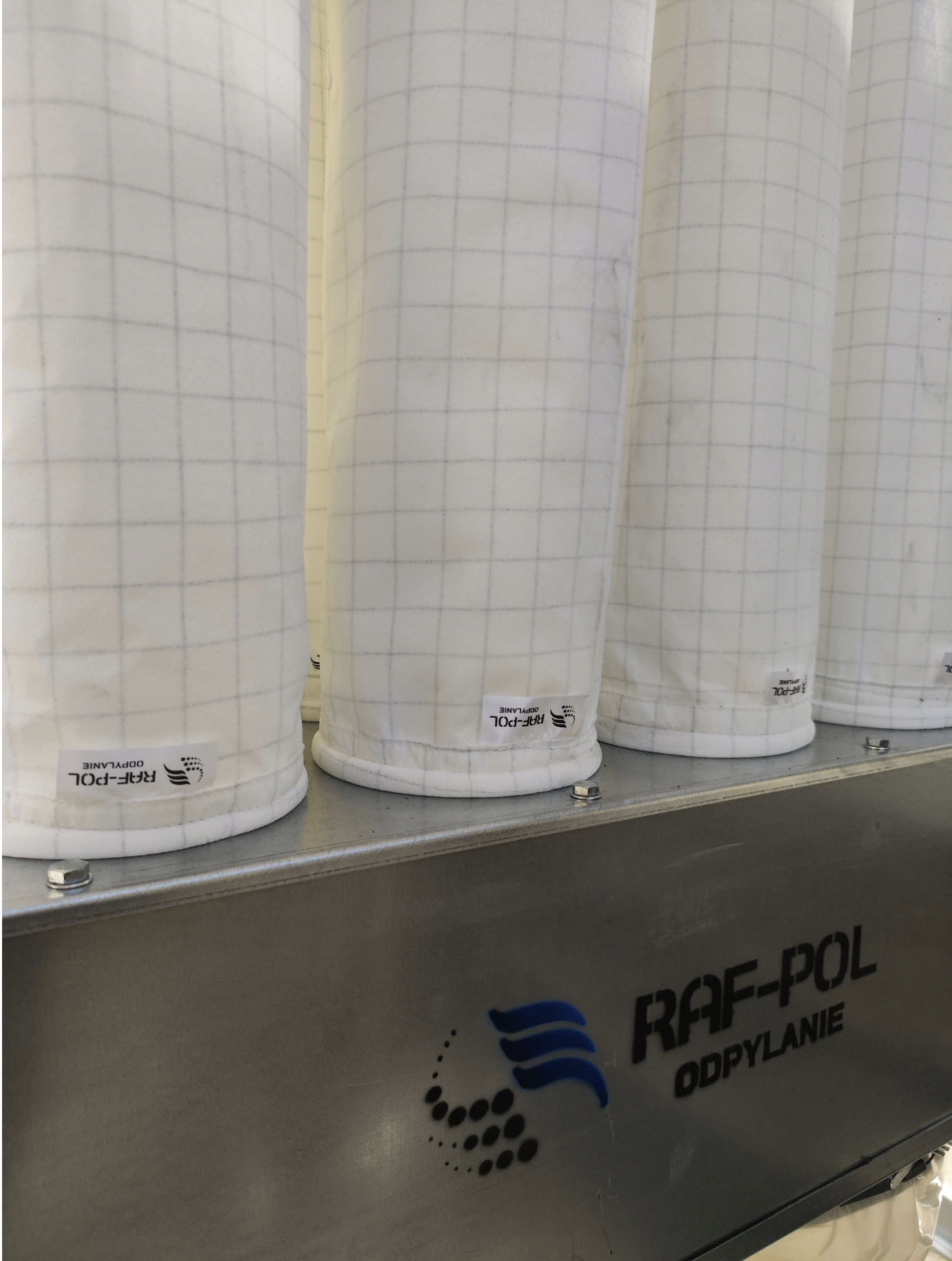

Worek filtracyjny to element, na którym opiera się cała skuteczność odpylacza workowego. To on zatrzymuje pył, który w przeciwnym razie osiadałby na maszynach, w halach i w płucach pracowników. Dobry dobór materiału, prawidłowe mocowanie i szybkie wykrycie nieszczelności decydują o tym, czy instalacja pracuje wydajnie, czy generuje przestoje i ponadnormatywną emisję. W tym przewodniku tłumaczymy, jak dobrać worek do rodzaju pyłu, jak go zamocować i jak rozpoznać, że jeden z worków przestał szczelnie pracować.

Jak pracuje worek filtracyjny w odpylaczu

Zanieczyszczone powietrze trafia do komory filtra, a pył osadza się na powierzchni tkaniny. Z czasem tworzy się tak zwany placek filtracyjny, czyli warstwa pyłu, która sama w sobie podnosi skuteczność zatrzymywania drobnych frakcji. Jednocześnie placek zwiększa opór przepływu, dlatego worki trzeba cyklicznie regenerować. Z tego powodu worek jest elementem eksploatacyjnym i wymaga regularnych kontroli oraz wymiany. Jego skuteczność zależy nie tylko od samej tkaniny, ale też od sposobu mocowania i od systemu czyszczenia, z którym współpracuje.

Dobór materiału worka do rodzaju pyłu

Nie istnieje jeden uniwersalny worek. Materiał dobiera się do warunków procesu, a o wyborze decyduje przede wszystkim rodzaj pyłu, temperatura, wilgotność oraz chemiczny charakter zanieczyszczeń. Najczęściej stosowane materiały to:

• Poliester to rozwiązanie standardowe, sprawdzające się w typowym odpylaniu przemysłowym, w tym przy pyłach drzewnych i trocinach.
• Poliakrylonitryl stosuje się tam, gdzie potrzebna jest większa odporność na podwyższoną temperaturę i wilgoć niż w przypadku zwykłego poliestru.
• PTFE wybiera się do trudniejszych środowisk, gdzie liczy się odporność chemiczna i praca w agresywnych warunkach.
• Meta-aramid sprawdza się przy wyższych temperaturach pracy, gdy zwykłe materiały standardowe nie zapewniają wystarczającej odporności termicznej.

Osobną grupę stanowią worki o właściwościach specjalnych: antystatyczne, wodoodporne, olejoodporne, kwasoodporne oraz odporne na iskry i żarzące się cząsteczki. W strefach zagrożonych wybuchem dobór worka musi iść w parze z zabezpieczeniami przeciwwybuchowymi i zgodnością z dyrektywą ATEX. Dotyczy to między innymi pyłów drzewnych, pyłów z biomasy oraz innych pyłów palnych, gdzie zastosowanie tkaniny antystatycznej jest częścią całego systemu bezpieczeństwa, a nie pojedynczym dodatkiem.

Przy doborze warto uwzględnić również stężenie pyłu. Przy dużym obciążeniu i ciężkich frakcjach konieczna bywa intensywniejsza regeneracja oraz tkanina o odpowiedniej gramaturze i przepuszczalności. Materiał worka, system czyszczenia i częstotliwość regeneracji powinny być dobierane wspólnie, jako jeden układ.

Systemy mocowania worków filtracyjnych

Mocowanie worka to nie tylko jego zawieszenie w komorze. Od niego zależy szczelność na połączeniu z konstrukcją, stabilność worka podczas pracy i podczas regeneracji oraz łatwość późniejszego serwisu. W praktyce spotyka się kilka rozwiązań:

• Opaska zaciskowa typu snap-band, czyli sprężysty pierścień wszyty w kołnierz worka, który po włożeniu w otwór płyty sitowej rozpręża się i uszczelnia osadzenie.
• Kosze i klatki wsporcze, które utrzymują kształt worka i zapobiegają jego zapadaniu się podczas pracy oraz przy impulsie czyszczącym.
• Pierścienie sprężyste dociskające worek do gniazda i zapewniające jego naciąg.
• Mocowanie od strony czystej lub brudnej, dobierane zależnie od kierunku napływu zanieczyszczonego powietrza i konstrukcji filtra.

Dobre mocowanie zapewnia szczelność, stabilność worka, prawidłową współpracę z systemem czyszczenia i łatwy serwis. Błąd na tym etapie, na przykład źle osadzona klatka albo uszkodzony snap-band, prowadzi wprost do nieszczelności, nawet jeśli sama tkanina jest w pełni sprawna.

Nieszczelności worków. Przyczyny i objawy

Nieszczelny worek przepuszcza pył dalej, do strony czystej filtra, co obniża skuteczność całej instalacji i może powodować przekroczenie dopuszczalnej emisji. Najczęstsze przyczyny to:

• Przetarcia w miejscach, gdzie worek ociera się o sąsiednie worki lub o elementy konstrukcji.
• Przepalenie tkaniny przy zbyt wysokiej temperaturze lub przedostaniu się żarzących się cząstek.
• Uszkodzenia na mocowaniu, czyli rozszczelnienie na połączeniu worka z płytą sitową.
• Deformacja worka lub klatki, która prowadzi do nierównomiernej pracy i lokalnych uszkodzeń.
• Niewłaściwa regeneracja, zarówno zbyt agresywna, jak i zbyt rzadka, która skraca żywotność tkaniny.

Typowe objawy to widoczna emisja pyłu na wylocie, spadek przepływu powietrza, zmiana spadku ciśnienia na filtrze oraz głośniejsza niż zwykle praca instalacji. Jeśli emisja pyłu jest punktowa, najbardziej prawdopodobna jest nieszczelność konkretnego worka. Jeśli objawy dotyczą całego układu, przyczyną może być ogólne zabrudzenie lub niewłaściwa regeneracja.

Jak zlokalizować nieszczelny worek

Diagnostyka powinna obejmować cały układ, a nie tylko sam worek. W praktyce warto przejść przez kilka kroków:

1. Obserwacja objawów. Sprawdź, czy pojawiła się emisja pyłu, czy spadł przepływ i czy instalacja pracuje głośniej niż zwykle.
2. Oględziny worków. Obejrzyj powierzchnię tkaniny, miejsca przetarć, ślady przepalenia, uszkodzenia przy mocowaniu i ewentualne deformacje. Szczególną uwagę zwróć na miejsca styku z sąsiednimi workami.
3. Kontrola mocowania i klatki. Sprawdź, czy klatka jest dobrze osadzona, czy mocowanie nie jest uszkodzone i czy połączenie z konstrukcją jest szczelne.
4. Weryfikacja warunków pracy. Oceń, czy nie występuje zbyt wysoka temperatura, nadmierna wilgotność, zbyt duże obciążenie ciężkim pyłem lub niewłaściwie dobrany materiał worka.
5. Kontrola kanałów i komór. Zanieczyszczone kanały doprowadzające powietrze mogą dawać objawy zbliżone do uszkodzenia worka, dlatego należy je okresowo czyścić i sprawdzać.

Takie podejście pozwala odróżnić worek zabrudzony, który wystarczy zregenerować, od worka faktycznie nieszczelnego, który trzeba wymienić.

Regeneracja i wymiana worków

Regeneracja przywraca przepuszczalność tkaniny i utrzymuje stabilny opór filtra. Najczęściej stosuje się dwa tryby. Regeneracja on-line polega na otrzepywaniu worków impulsami sprężonego powietrza w trakcie pracy odpylacza. Regeneracja końcowa odbywa się po wyłączeniu wentylatora i pozwala dokładniej oczyścić powierzchnię worków. Ten drugi tryb jest szczególnie ważny przy dużych ilościach ciężkich pyłów.

Sam mechanizm czyszczenia bywa różny. System na sprężone powietrze jest bardzo skuteczny, ale droższy energetycznie. System rewersyjny oparty na wentylatorach regeneracyjnych daje zbliżoną skuteczność przy niższych kosztach eksploatacji. System mechaniczny, czyli otrzepywanie, jest energooszczędny, ale zwykle wymaga krótkich przerw w pracy odpylacza. Pracą zaworów impulsowych steruje sterownik, który podaje powietrze cyklicznie lub w zależności od różnicy ciśnienia na filtrze.

Regularne czyszczenie wydłuża żywotność worków, ale nie eliminuje wymiany. Worek wymienia się, gdy mimo regeneracji opór nie wraca do normy, gdy pojawiają się trwałe uszkodzenia tkaniny albo gdy diagnostyka wskazuje na nieszczelność. Zaplanowana wymiana jest tańsza niż praca z nieszczelnym filtrem, który przepuszcza pył i naraża zakład na przekroczenie norm emisji.

Dobór worków z Raf-Pol

Dobór worka filtracyjnego to decyzja, która łączy materiał, sposób mocowania i system regeneracji w jeden spójny układ dopasowany do konkretnego procesu. Pomagamy dobrać worki filtracyjne do rodzaju pyłu i warunków pracy Twojej instalacji, a w razie problemów z emisją lub spadkiem wydajności wskazujemy, czy potrzebna jest regeneracja, korekta mocowania, czy wymiana. Skontaktuj się z nami, a wspólnie dobierzemy rozwiązanie dla Twojego odpylacza.
