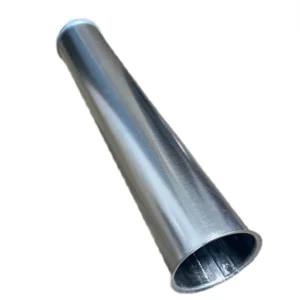

Rury do systemu odpylania, z czego składa się rurociąg
Sama rura prosta to dopiero początek. Kompletny rurociąg odpylający budujemy z modułowych elementów o wspólnym systemie łączenia, dzięki czemu wszystkie części pasują do siebie bez przeróbek:
- kolana w pięciu kątach prowadzą trasę wzdłuż ścian i konstrukcji hali,
- trójniki 45° łączą odgałęzienia stanowiskowe z magistralą,
- redukcje pozwalają przejść z grubszej magistrali na cieńsze odnogi,
- opaski i obejmy spinają całość bez spawania i pozwalają podwiesić rurociąg,
- zasuwy odcinają nieużywane odnogi i równoważą instalację,
- króćce pod wąż kończą trasę przy maszynie.
Wszystkie elementy produkujemy z tej samej blachy ocynkowanej i w tych samych szeregach średnic, więc rozbudowa instalacji o kolejne stanowiska nie wymaga wymiany istniejącego rurociągu.
Zastosowania rur odpylających
Rury do stolarni i zakładów meblarskich
W stolarniach rurociąg obsługuje zwykle kilka maszyn: pilarki, frezarki, grubościówki, szlifierki. Do pojedynczych stanowisk najczęściej wystarczają średnice Ø100 do Ø160 mm, a magistrala zbiorcza rośnie wraz z liczbą podłączonych maszyn. Krótkie odcinki 0,5 m i 1 m ułatwiają prowadzenie trasy w niskich pomieszczeniach i między konstrukcją dachu a maszynami. O tym, jak zorganizować odpylanie w zakładzie drzewnym, piszemy szerzej w artykule o rozwiązaniach dla stolarni i tartaków.
Rury do tartaku
Tartak to duże objętości mokrych trocin i zrębków, dlatego liczy się przede wszystkim odpowiednio duża średnica magistrali oraz szczelność połączeń. Rury RAF-POL w zakresie do Ø630 mm obsługują trasy od traka do silosu lub kontenera, a ocynkowana blacha znosi pracę na zewnątrz hali i w wilgotnym środowisku. Przy transporcie ciężkiego materiału warto zamontować w rurociągu łapacz klocków, który zatrzyma zgubione kawałki drewna, zanim dolecą do wentylatora.
Rury do spawalni i zakładów metalowych
W spawalniach i przy obróbce metalu rurociąg odprowadza dym spawalniczy i drobny pył szlifierski. Sztywne rury ocynkowane sprawdzają się na stałych trasach od stanowisk do jednostki filtracyjnej, a odcinki elastyczne wykonuje się z węża odpornego na przetarcia. Instalacje dla pyłów metalicznych często podlegają wymaganiom przeciwwybuchowym, dlatego przy takim projekcie warto skorzystać z bezpłatnej wyceny instalacji w wykonaniu ATEX.
Jak dobrać średnicę rury do odpylania
Średnicę dobiera się do sumy strumieni powietrza z podłączonych maszyn tak, aby w rurze utrzymać prędkość transportową, dla trocin i wiórów przyjmuje się w praktyce około 20 m/s. Zbyt mała średnica oznacza duże opory i głośną pracę wentylatora, zbyt duża powoduje spadek prędkości i osadzanie się materiału w rurze. W typowych układach odnogi stanowiskowe mają Ø100 do Ø160 mm, a magistrale Ø200 do Ø400 mm i więcej. Jeśli nie masz pewności, prześlij nam listę maszyn z wydajnościami króćców, dobierzemy średnice bezpłatnie w ramach wyceny instalacji.
Rura sztywna czy wąż elastyczny?
Zasada jest prosta: wszędzie tam, gdzie trasa jest stała, stosujemy rury sztywne, bo mają najmniejsze opory przepływu i nie zużywają się od przesuwającego się materiału. Antystatyczny wąż PUR zostawiamy na ostatni odcinek przy maszynie, tam gdzie potrzebny jest ruch lub kompensacja drgań. Prowadzenie długich tras wężem to częsty błąd, który potrafi odebrać instalacji znaczną część wydajności.
Pytania i odpowiedzi
Czy rury do odpylania można łączyć bez spawania?
Tak, cały system RAF-POL łączy się na opaski wąskie i szerokie. Montaż wymaga tylko podstawowych narzędzi, a rurociąg można w każdej chwili rozpiąć, przedłużyć lub przełożyć na nową trasę.
Czym rury do odpylania różnią się od rur wentylacyjnych typu spiro?
Rury odpylające mają grubszą ściankę (0,8 do 1 mm) i gładkie wnętrze, bo pracują przy podciśnieniu i transportują materiał ścierny. Cienkościenne spiro do wentylacji potrafi się zapadać przy podciśnieniu i szybciej przeciera na kolanach, dlatego w instalacjach odpylających go nie stosujemy.
Czy te same rury nadają się do stolarni i do spawalni?
Tak, rura ocynkowana jest uniwersalna dla większości pyłów suchych. Różnice dotyczą doboru średnic, prędkości transportowych oraz ewentualnych wymagań ATEX po stronie jednostki filtracyjnej, a nie samego rurociągu.
Czy mogę zamówić rurociąg razem z montażem?
Tak, RAF-POL projektuje, produkuje i montuje kompletne instalacje odpylające w całej Polsce. Zobacz nasze realizacje albo od razu opisz swój zakład w formularzu bezpłatnej wyceny.
