W wielu branżach przemysłowych powstają duże ilości pyłów i zanieczyszczeń unoszących się w powietrzu. Ciągłe wdychanie drobnych cząstek jest niebezpieczne dla zdrowia pracowników i negatywnie wpływa na działanie maszyn. Dlatego instalacje odpylające stają się nieodłącznym elementem nowoczesnych zakładów – dbają o czyste powietrze na hali produkcyjnej i pomagają spełnić wymogi BHP oraz ochrony środowiska.

Instalacja odpylająca to zespół urządzeń, które wspólnie wychwytują i filtrują zapylone powietrze. Taki system odciąga zanieczyszczenia bezpośrednio u źródła ich powstawania, usuwa z powietrza cząstki stałe (pyły, wióry, trociny) i zwraca oczyszczone powietrze z powrotem do pomieszczenia lub wyprowadza je na zewnątrz. Innymi słowy, jest to element systemu filtrowentylacji przemysłowej, który służy do utrzymania bezpiecznych warunków pracy w procesach powodujących zapylenie.

W dalszej części artykułu wyjaśniamy, jak działa instalacja odpylająca, oraz omówimy podstawowe komponenty takiego układu (m.in. cyklon, filtry, wentylator i przewody). Dowiesz się również, gdzie znajdują zastosowanie systemy odpylania i jakie korzyści może przynieść ich wdrożenie w Twoim przedsiębiorstwie.

Jak działa instalacja odpylająca?

Typowa instalacja odpylająca zbiera zanieczyszczone powietrze bezpośrednio z miejsc, w których powstaje pył (np. przy maszynach produkcyjnych). Specjalne ssawy lub okapy zasysają zapylone powietrze, a następnie sieć przewodów kieruje je do separatora, takiego jak cyklon. W separatorze wirujący strumień powietrza wykorzystuje siłę odśrodkową do oddzielenia większych cząstek. Cięższe fragmenty pyłu, wiórów czy trocin są odrzucane na ścianki cyklonu. Tam wytracają prędkość, po czym opadają grawitacyjnie do dolnego leja separatora.

Wstępnie oczyszczone z grubszych frakcji powietrze przepływa dalej do układu filtracyjnego. Tam następuje właściwa filtracja pyłów – powietrze przechodzi przez filtry odpylające, które wychwytują drobne cząstki zanieczyszczeń na powierzchni materiału filtracyjnego. Gdy filtry zatrzymają pył, system odprowadza oczyszczone powietrze dalej. Instalacja może odprowadzić oczyszczone powietrze na zewnątrz budynku (do atmosfery) lub – jeśli jest do tego przystosowana – zawrócić je do hali produkcyjnej jako czyste powietrze obiegowe. Zebrany pył trafia natomiast do zbiorników, worków lub silosów na odpady. Taki cykl pracy odbywa się nieustannie podczas działania instalacji, zapewniając stałe oczyszczanie powietrza w zakładzie.

Z czego składa się instalacja odpylająca? Podstawowe komponenty

Na kompletny system odpylania składa się kilka głównych elementów, z których każdy pełni określoną funkcję. Wśród najważniejszych komponentów można wymienić m.in.:

  • Separator cyklonowy – komora w kształcie cyklonu, gdzie wprowadzony jest wirujący strumień powietrza; na skutek działania siły odśrodkowej i grawitacji następuje w nim oddzielenie większych cząstek pyłu.
  • Filtry odpylające – urządzenia filtracyjne (np. workowe lub patronowe), które wyłapują drobne cząstki kurzu i pyłu, oczyszczając przepływające powietrze do wymaganego poziomu czystości.
  • Wentylator przemysłowy – zapewnia przepływ powietrza w instalacji, wytwarzając podciśnienie zasysające zapylone powietrze oraz pokonując opory przepływu w przewodach i filtrach.
  • Przewody odpylające – sieć kanałów (rurociągów) łączących wszystkie elementy systemu, transportująca powietrze z pyłem od stanowisk pracy przez separator i filtry aż do ujścia czystego powietrza.

Poniżej opisujemy dokładniej rolę i zasadę działania każdego z tych elementów w instalacji odpylającej.

Cyklon odpylający (separator wstępny)

Cyklon to urządzenie separujące większe cząstki zanieczyszczeń na drodze sił inercyjnych (bezwładności). Klasyczny separator cyklonowy ma formę pionowej, zwężającej się ku dołowi komory. Zapylone powietrze wpływa do cyklonu od boku, po okrężnej trajektorii, co powoduje jego wirowanie. Ruch wirowy sprawia, że cięższe cząstki (np. trociny, wióry metalowe) zostają odrzucone na ściany komory. Trąc o ścianki, stopniowo tracą prędkość i pod wpływem grawitacji opadają w dół – do stożkowej części zakończonej lejkiem. Tam gromadzą się odpady, które można następnie usunąć (np. okresowo opróżniając pojemnik lub poprzez śluzę celkową do zewnętrznego zbiornika).

Dzięki cyklonowi duża część pyłu zostaje odfiltrowana jeszcze przed etapem filtracji właściwej. To odciąża kolejne filtry i zwiększa efektywność całego systemu. W wielu instalacjach odpylających cyklon pełni rolę wstępnego separatora – usuwa większość masywnych zanieczyszczeń, które mogłyby zapychać lub uszkadzać drobniejsze filtry. Warto dodać, że cyklony dobrze radzą sobie zarówno z suchymi, jak i zwięzłymi (wilgotnymi) cząstkami, dlatego często stosuje się je przy odciągu trocin w przemyśle drzewnym, ale też np. przy pyłach zbożowych czy w przemyśle hutniczym.

Filtry odpylające (filtracja dokładna)

Po przejściu przez separator powietrze nadal zawiera drobny pył, który należy zatrzymać na filtrach. Filtr odpylający to zwykle jednostka wyposażona w zestaw wkładów filtracyjnych wykonanych z materiału zatrzymującego pył (np. tkanina techniczna, filc, włóknina poliestrowa). Najpopularniejsze są filtry workowe, w których powietrze przepływa przez długie rękawy materiałowe (worki filtracyjne) osadzone na metalowych koszach. Alternatywą są filtry patronowe (kasetowe) z kartridżami o plisowanej powierzchni. Niezależnie od konstrukcji, zadaniem filtra jest wyłapanie nawet bardzo drobnych cząstek kurzu – tak, aby powietrze opuszczające instalację było niemal całkowicie czyste.

Gdy cząstki pyłu osiadają na powierzchni filtrów, tworzy się warstwa tzw. cake’u filtracyjnego. Aby filtracja była wydajna, należy je regularnie oczyszczać z nagromadzonego pyłu. W przemysłowych odpylaczach stosuje się różne systemy regeneracji filtrów: mechaniczne otrząsanie worków, wstrząsy pneumatyczne lub impulsowe przedmuchy sprężonym powietrzem (tzw. system Jet Pulse). Dzięki temu pył zebrany na filtrach opada do lejów i może zostać usunięty ze zbiorników, a same filtry zachowują drożność. W ofercie firm takich jak Raf-Pol znajdziemy szeroką gamę materiałów filtracyjnych dopasowanych do różnego rodzaju pyłów – od zwykłych worków tekstylnych po specjalistyczne filtry antyelektrostatyczne czy przeznaczone do pracy w wysokich temperaturach.

Warto wspomnieć, że poza filtrami mechanicznymi (tkaninowymi) istnieją też inne technologie odpylania. W niektórych zastosowaniach używa się odpylaczy elektrostatycznych (wykorzystujących silne pole elektryczne do wyłapywania cząstek) lub odpylaczy mokrych, gdzie pył jest wychwytywany poprzez zraszanie wodą. Jednak klasyczny system odpylania w większości zakładów opiera się na filtrach workowych ze względu na ich uniwersalność i wysoką skuteczność.

Wentylator odciągowy (serce systemu)

Za wymuszenie przepływu powietrza w instalacji odpylającej odpowiada wentylator przemysłowy. To on jest napędem całego układu – wytwarza podciśnienie, które zasysa zanieczyszczone powietrze z punktów odciągu i przetłacza je przez kolejne elementy instalacji. Wentylatory stosowane w odpylaniu to zwykle turbiny o konstrukcji promieniowej (wirnik z łopatkami osadzony w spiralnej obudowie). Dzięki takiej budowie mogą generować duży spręż (ciśnienie) i duży przepływ powietrza, potrzebny do pokonania oporów w długich ciągach rur oraz w gęstych mediach filtracyjnych.

Wentylator w systemie odpylania powinien być odpowiednio dobrany do skali i charakteru procesu. Istotne parametry to wydajność (np. przepływ 10 000 m3/h) oraz spręż dyspozycyjny (np. ciśnienie 3000 Pa), jakie musi zapewnić, by skutecznie odessać pył. Zbyt słaby wentylator nie wyciągnie całego zanieczyszczenia, a zbyt mocny może generować niepotrzebnie wysokie zużycie energii i turbulencje. Ważna jest też konstrukcja wirnika – powinna umożliwiać transport cząstek stałych bez zapychania (specjalne łopatki odśrodkowe o odpowiednim profilu). Często w układach odpylania wentylator montuje się za filtrami (wtedy pracuje już na czystym powietrzu, tłocząc je na zewnątrz), ale spotyka się też konfiguracje z wentylatorem przed filtrem (układ ssący). Niezależnie od rozmieszczenia, wentylator to element podlegający intensywnej eksploatacji. Zwykle posiada silnik przemysłowy dużej mocy oraz odpowiednie zabezpieczenia przed przeciążeniem. Regularna kontrola i serwis wentylatora (np. czyszczenie wirnika, wymiana łożysk) zapewniają długotrwałą, bezawaryjną pracę całej instalacji.

Przewody i kanały odciągowe

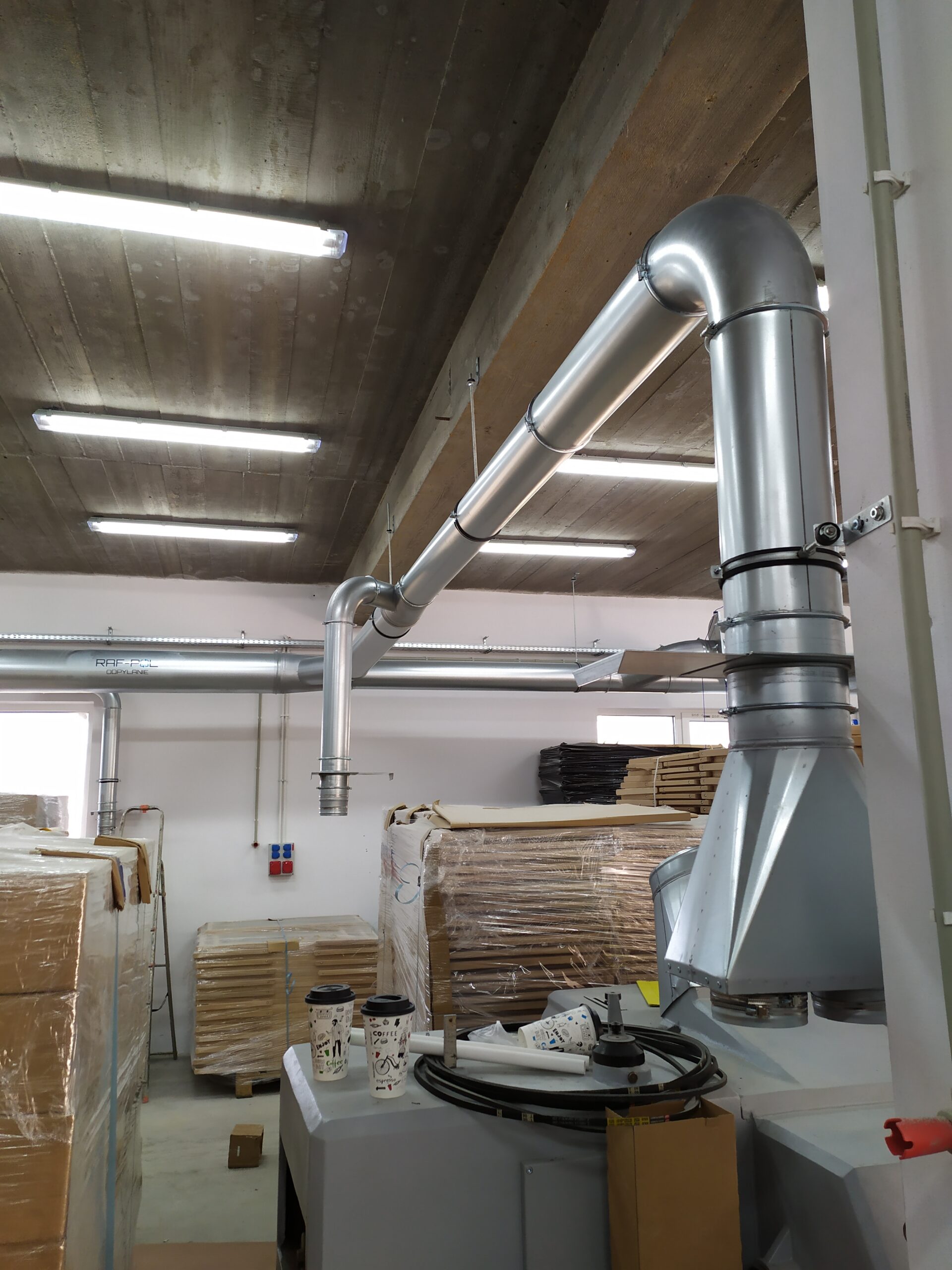

Wszystkie opisane powyżej urządzenia łączy ze sobą rozbudowana sieć przewodów. To tędy transportowany jest pył wraz z powietrzem od maszyn aż do urządzeń filtrujących. Przewody odpylające wykonuje się najczęściej z metalowej blachy ocynkowanej – są to okrągłe rury o gładkich ściankach wewnętrznych, minimalizujących osiadanie pyłu i straty ciśnienia. Wykorzystuje się zarówno proste odcinki rur (często typu SPIRO – spiralnie zwijane), jak i różnego rodzaju kształtki: kolana segmentowe (do zmiany kierunku), trójniki i rozgałęzienia (do łączenia kilku ciągów), redukcje (do zmiany średnicy przewodu), a także elementy regulacyjne jak przepustnice czy zasuwy, pozwalające sterować przepływem. Wszystkie te elementy określa się zbiorczo jako prefabrykaty wentylacyjne i są one niezbędne do zbudowania kompletnej instalacji rurowej w zakładzie.

Aby system działał sprawnie, układ przewodów musi być poprawnie zaprojektowany. Ważne jest zachowanie odpowiednich średnic rur – zbyt wąskie będą powodować duże opory przepływu i ryzyko zapychania się, natomiast zbyt szerokie mogą obniżyć prędkość powietrza, co sprzyja osiadaniu pyłu wewnątrz. Przy projektowaniu tras rurociągów unika się ostrych załamań i długich poziomych odcinków bez spadku, aby pył nie odkładał się w miejscach zastoju. Istotna jest również szczelność całej instalacji – nieszczelności w kanałach powodują utratę podciśnienia i spadek skuteczności odciągu. W profesjonalnie wykonanych instalacjach każdy odcinek i połączenie jest starannie uszczelnione, a cała konstrukcja zamocowana tak, by wytrzymać drgania oraz obciążenia związane z przepływem materiału. Firmy takie jak Raf-Pol oferują pełen asortyment prefabrykatów wentylacyjnych – od rur i kolan po specjalistyczne króćce do maszyn – co umożliwia zbudowanie optymalnego układu kanałów dopasowanego do potrzeb danego zakładu.

Gdzie stosuje się instalacje odpylające?

Systemy odpylania powietrza znajdują zastosowanie w wielu gałęziach przemysłu, wszędzie tam, gdzie podczas procesów technologicznych powstają uciążliwe pyły. Kilka przykładów branż i procesów, w których wykorzystuje się instalacje odpylające:

  • Przemysł drzewny i meblarski – odciągi trocin i wiórów przy maszynach stolarskich (pilarki, frezarki, szlifierki do drewna), centralne systemy odpylania w tartakach i fabrykach mebli.
  • Obróbka metali – odpylanie pyłów powstających przy szlifowaniu, cięciu plazmą lub laserem, polerowaniu; odciągi stanowiskowe przy spawaniu (dym spawalniczy zawierający drobne cząstki metali).
  • Przemysł spożywczy i rolniczy – usuwanie pyłu zbożowego w młynach i elewatorach, odpylanie linii produkcyjnych w cukrowniach (pył cukrowy) czy w zakładach przetwórstwa spożywczego, systemy filtracji powietrza np. przy produkcji mleka w proszku.
  • Przemysł chemiczny i farmaceutyczny – instalacje odpylające w procesach wytwarzania chemikaliów w proszku, leków, tworzyw sztucznych, gdzie powstają drobne pyły wymagające filtracji (często z użyciem filtrów absolutnych HEPA dla ochrony produktu i personelu).
  • Materiały sypkie i budowlane – odpylanie w cementowniach, przy produkcji betonu i materiałów budowlanych (pył cementowy, gipsowy), instalacje przy liniach pakowania i mieszania materiałów pylących (np. pigmentów, nawozów).

Powyższe przykłady to tylko część zastosowań. W praktyce wszędzie tam, gdzie pył negatywnie wpływa na jakość produktu, zdrowie ludzi lub działanie urządzeń, centralny odciąg pyłów staje się rozwiązaniem koniecznym. Każda branża charakteryzuje się innym rodzajem zanieczyszczeń, dlatego instalacje odpylające są zawsze projektowane indywidualnie, z doborem odpowiednich filtrów oraz układów bezpieczeństwa (np. systemy przeciwwybuchowe dla pyłów palnych, takich jak mąka czy pył węglowy).

Dlaczego warto zainwestować w instalację odpylającą?

Wdrożenie systemu odpylania w zakładzie przemysłowym to inwestycja, która szybko przynosi wymierne korzyści. Oto najważniejsze z nich:

  • Ochrona zdrowia pracowników – redukcja zapylenia powietrza minimalizuje ryzyko chorób układu oddechowego, alergii i schorzeń płuc wynikających z wdychania pyłu.
  • Bezpieczeństwo i zgodność z przepisami – usunięcie z powietrza łatwopalnych pyłów zmniejsza ryzyko pożarów lub wybuchów, a instalacja odpylająca pomaga spełnić surowe normy BHP oraz wymagania ochrony środowiska (uniknięcie kar za nadmierną emisję pyłów).
  • Czystość i efektywność produkcji – odpylanie na bieżąco utrzymuje porządek w miejscu pracy, co poprawia widoczność i komfort. Czyste maszyny i otoczenie rzadziej ulegają awariom, a produkcja może przebiegać bez przestojów spowodowanych koniecznością sprzątania.
  • Wydłużenie żywotności urządzeń – usunięcie ściernych cząstek pyłu z obiegu powietrza chroni wrażliwe komponenty maszyn (np. silniki, łożyska, układy elektroniczne) przed przedwczesnym zużyciem. Mniej pyłu to także mniejsze obciążenie filtrów w innych systemach (np. klimatyzacji) i rzadsza wymiana tych filtrów.
  • Odzysk surowców i oszczędności – zebrane odpady pyłowe (trociny, ścinki) można ponownie wykorzystać lub sprzedać (np. jako materiał opałowy czy surowiec do produkcji brykietów). Dodatkowo nowoczesne instalacje odpylania są energooszczędne – wydajne wentylatory i automatyka sterująca ograniczają zużycie prądu potrzebnego do wentylacji.

Aby w pełni skorzystać z powyższych korzyści, należy zadbać o właściwy projekt i wykonanie systemu odpylania. Warto powierzyć to zadanie specjalistom z doświadczeniem. Firmy takie jak Raf-Pol zajmują się kompleksowo instalacjami odpylającymi – od analizy potrzeb, przez projekt, po dostawę urządzeń i montaż. Korzystając z pomocy ekspertów, zyskujesz pewność, że instalacja zostanie idealnie dopasowana do specyfiki Twojego zakładu i będzie działać skutecznie oraz bezpiecznie przez lata.
