Sposoby monitorowania i diagnostyki instalacji odpylających (czujniki, systemy SCADA)

W wielu branżach przemysłowych – od drzewnej i meblarskiej, przez spożywczą i zbożową, po metalurgię i cementownie – powstają ogromne ilości pyłu wymagające sprawnego odciągu. Nagromadzony pył nie tylko zanieczyszcza otoczenie i stanowi zagrożenie dla zdrowia (może powodować choroby układu oddechowego u pracowników), ale też stwarza ryzyko wybuchu, jeśli jest materiałem palnym. Dlatego instalacje odpylające, takie jak odpylacze workowe czy cyklonowe, stanowią podstawowy element wyposażenia wielu zakładów produkcyjnych – odpowiadają za wychwytywanie zanieczyszczeń u źródła i utrzymanie powietrza w hali w czystości.

Nawet najlepiej zaprojektowana instalacja odpylania wymaga jednak stałej kontroli swojego stanu. W miarę upływu czasu filtry stopniowo się zapychają, wydajność wentylatorów może spadać, a w układzie mogą pojawić się nieszczelności lub inne usterki. Jeśli obsługa nie ma narzędzi do bieżącego śledzenia parametrów pracy odpylacza, pierwszym sygnałem problemu bywa dopiero spadek efektywności odciągu albo – co gorsza – awaria czy incydent bezpieczeństwa. Aby temu zapobiec, stosuje się rozwiązania umożliwiające ciągłe monitorowanie i diagnostykę instalacji odpylających.

Nowoczesne systemy odpylania coraz częściej wyposaża się w sieć czujników oraz zaawansowane systemy SCADA (Supervisory Control and Data Acquisition), które umożliwiają ciągły nadzór nad najważniejszymi parametrami pracy instalacji i wczesne wykrywanie wszelkich nieprawidłowości. Dzięki temu przedsiębiorstwo ma pewność, że odpylanie działa wydajnie i bezpiecznie na co dzień, a w razie odchyleń od normy system natychmiast zaalarmuje obsługę. Takie ciągłe monitorowanie pozwala zapobiegać awariom, minimalizować przestoje oraz jeszcze skuteczniej chronić zdrowie personelu.

Dlaczego warto monitorować i diagnozować instalacje odpylające?

Stały monitoring instalacji odpylania przekłada się na szereg wymiernych korzyści:

• Bezpieczeństwo i zdrowie pracowników – czujniki wykrywają nadmierne zapylenie lub pojawienie się iskier, zapobiegając pożarom, wybuchom oraz chroniąc personel przed szkodliwym pyłem.
• Niższe ryzyko awarii – wczesne ostrzeżenia o nieprawidłowościach (np. spadku przepływu powietrza czy wzroście oporu na filtrach) pozwalają interweniować, zanim dojdzie do poważnej usterki i kosztownych napraw.
• Wyższa wydajność i oszczędność energii – automatyczne regulacje (np. dostosowanie prędkości wentylatora) utrzymują optymalny przepływ powietrza przy możliwie niskim zużyciu energii, co poprawia efektywność systemu i obniża koszty. Bardziej inteligentne sterowanie oznacza też mniejsze obciążenie podzespołów (filtrów, silników), wydłużając ich żywotność.
• Krótsze przestoje – dane z monitoringu umożliwiają planowanie konserwacji w dogodnych terminach, dzięki czemu unika się nagłych zatrzymań produkcji i kosztownych strat z tym związanych.
• Spełnienie norm i wymogów – ciągła kontrola emisji pyłów oraz najważniejszych parametrów pracy ułatwia spełnienie przepisów BHP i norm środowiskowych. Firma zyskuje pewność, że system działa zgodnie z obowiązującymi standardami, a czujniki natychmiast sygnalizują każde odchylenie.

Jak widać, korzyści z wdrożenia monitoringu i diagnostyki instalacji odpylającej są wieloaspektowe. Dotyczą one zarówno bezpieczeństwa i zdrowia załogi, jak i kwestii ekonomicznych oraz zgodności z przepisami. Nic więc dziwnego, że coraz więcej przedsiębiorstw decyduje się na wyposażenie swoich systemów odpylania w nowoczesne czujniki i automatykę sterującą.

Czujniki w instalacjach odpylających

Monitorowanie instalacji odpylania opiera się na różnych typach czujników rozmieszczonych w newralgicznych punktach systemu – od korpusu odpylacza, przez przewody odciągowe, aż po zbiorniki na pył. Oto najczęściej stosowane czujniki i ich rola:

• Czujniki ciśnienia różnicowego – instaluje się je na filtrach (np. workowych) w celu pomiaru różnicy ciśnień między stroną „brudną” a „czystą”. Informują o stopniu zanieczyszczenia filtra – gdy opór przepływu rośnie, system może automatycznie zainicjować czyszczenie filtra (np. przedmuch sprężonym powietrzem) lub wyświetlić alarm sygnalizujący potrzebę wymiany wkładów.
• Czujniki pyłu – urządzenia mierzące stężenie cząstek pyłu w powietrzu po przejściu przez filtr. Montuje się je na kanale czystego powietrza, aby wykryć nawet śladowe ilości pyłu przedostającego się przez uszkodzony lub przeciążony filtr. Pojawienie się pyłu za odpylaczem uruchamia alarm i pozwala natychmiast podjąć działania (np. wymienić uszkodzony worek filtracyjny) zanim zanieczyszczone powietrze trafi z powrotem do hali.
• Czujniki przepływu powietrza – służą do kontroli prędkości lub ilości przepływającego powietrza w kanałach instalacji. Pozwalają upewnić się, że na każdym odbiorze (maszynie odciąganej) utrzymany jest właściwy ciąg. Znaczny spadek przepływu w danym odgałęzieniu może wskazywać na zator w przewodzie, zamkniętą przepustnicę albo spadek wydajności wentylatora, co od razu sygnalizuje konieczność interwencji.
• Czujniki poziomu – umieszcza się je w zbiornikach i pojemnikach na odseparowany pył (np. trociny). Informują, gdy pojemnik się zapełnia i zbliża do stanu pełnego. Dzięki temu obsługa może na czas opróżnić zbiornik, zapobiegając przepełnieniu, które mogłoby ograniczyć przepływ lub spowodować cofanie się pyłu do instalacji.
• Detektory iskier i dymu – specjalne czujniki optyczne, które instaluje się w przewodach odciągowych w celu wykrywania iskier lub dymu. Gdy zarejestrują przelatującą przez kanał iskrę (np. powstałą przy cięciu lub szlifowaniu materiału), system sterowania może automatycznie zareagować: natychmiast wstrzymać pracę wentylatora, zamknąć klapy odcinające dopływ powietrza lub uruchomić system gaszenia (np. zraszacze). Takie działanie zapobiega dostaniu się rozżarzonych cząstek do filtra, gdzie mogłyby spowodować wybuch pyłu.
• Czujniki temperatury – monitorują temperaturę powietrza w różnych punktach instalacji. Stosuje się je zwłaszcza tam, gdzie odpylane powietrze może być gorące (np. przy piecach, suszarniach) lub istnieje ryzyko nagrzewania się elementów. W razie przekroczenia ustalonej temperatury czujniki uruchamiają alarm lub procedurę schładzania, co chroni filtry przed uszkodzeniem i zapobiega pożarom.
• Czujniki wibracji – montuje się je na krytycznych elementach mechanicznych, najczęściej na wentylatorach i silnikach. Rejestrują poziom drgań maszyny, dzięki czemu można wychwycić symptomy zużycia łożysk, niewyważenia wirnika czy poluzowania konstrukcji. Wyraźny wzrost wibracji jest sygnałem dla utrzymania ruchu, że konieczna jest inspekcja lub serwis wentylatora, zanim dojdzie do awarii.

Automatyka i systemy SCADA w instalacjach odpylających

Współczesna automatyka przemysłowa pozwala niemal całkowicie zautomatyzować pracę instalacji odpylającej. Sercem układu jest zwykle sterownik PLC, który na podstawie odczytów z czujników steruje urządzeniami takimi jak wentylatory, klapy odcinające czy system czyszczenia filtrów. Nad wszystkim czuwa system SCADA, który zbiera dane ze sterownika i prezentuje operatorom pełen obraz sytuacji w czasie rzeczywistym.

Typowa aplikacja SCADA prezentuje graficzny schemat instalacji – na ekranie widać np. rysunek filtrów, wentylatorów i kanałów wraz z aktualnymi wartościami pomiarów oraz stanami urządzeń. Operator od razu dostrzega, gdzie ewentualnie pojawił się problem i jak przebiega proces odpylania w danej chwili. Gdy którykolwiek parametr wykracza poza bezpieczny zakres, system SCADA natychmiast wyświetla alarm (wizualny i dźwiękowy), wskazując dokładnie miejsce i przyczynę nieprawidłowości. Operator może szybko zareagować, a w wielu przypadkach sam system reaguje automatycznie zgodnie z zaprogramowaną logiką – na przykład zatrzymuje wentylator lub uruchamia procedurę czyszczenia filtrów.

System można tak zaprogramować, aby odpylanie włączało się tylko wtedy, gdy pracują maszyny generujące pył. Automatyka jest w stanie samoczynnie dostosować moc odciągu do aktualnej liczby działających stanowisk, co sprawia, że instalacja działa wydajnie i oszczędnie. Dodatkowo system może także przesyłać dane do centralnej bazy danych lub nawet do chmury, co wpisuje się w ideę Internetu Rzeczy (IoT) i umożliwia zdalny monitoring. Dzięki temu uprawniona osoba może sprawdzić stan filtracji nawet poza zakładem, otrzymywać powiadomienia o alarmach na telefon oraz analizować raporty wydajności.

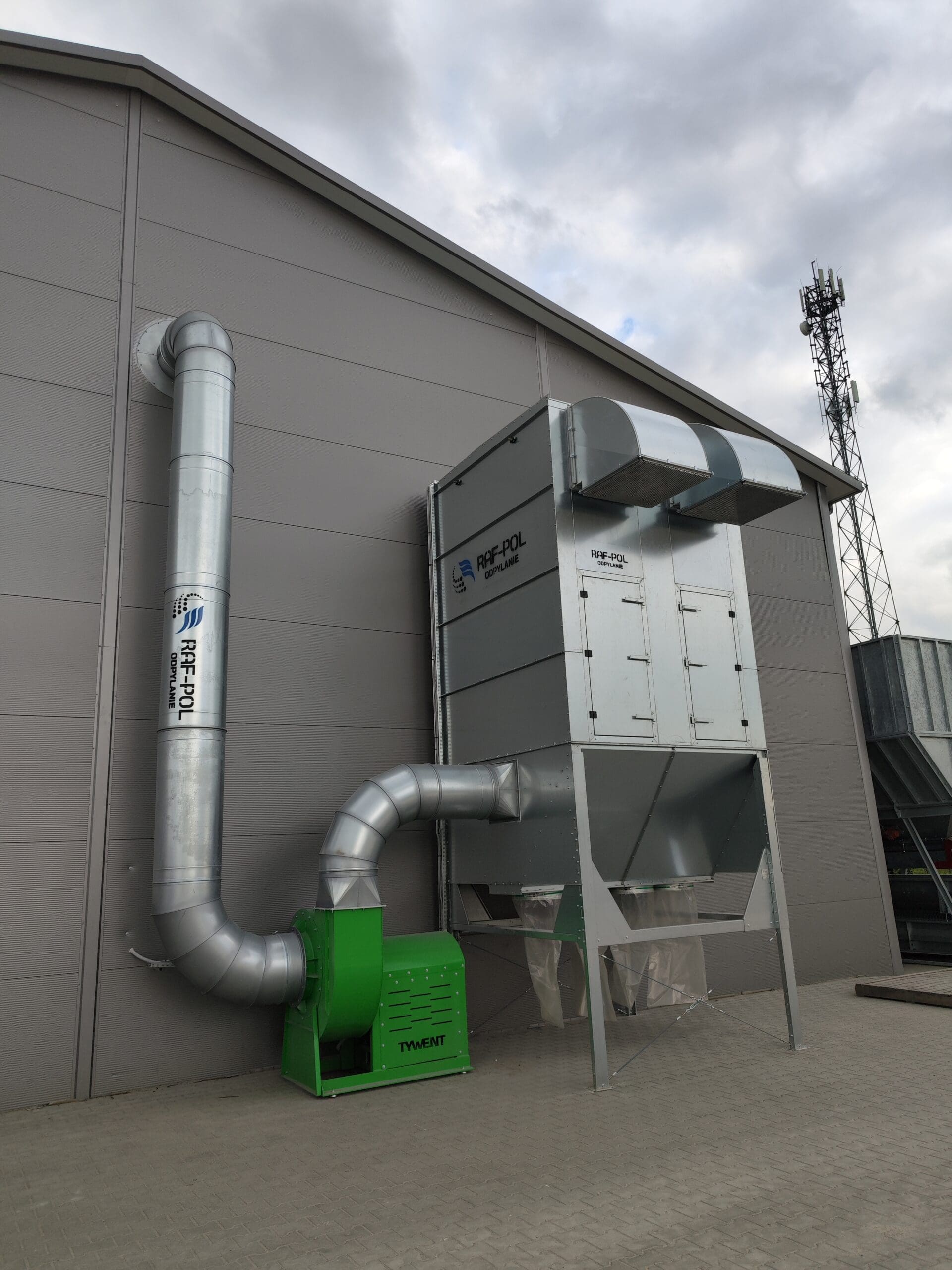

Zaawansowane systemy sterowania stają się standardem w nowoczesnych instalacjach odpylających. Co ważne, modernizacja starszych układów poprzez doposażenie ich w czujniki i nowoczesne sterowanie jest jak najbardziej możliwa. Często już stosunkowo niewielka inwestycja w automatykę pozwala tchnąć w wysłużony odpylacz nowe życie i wyraźnie podnieść jego efektywność. Firmy specjalizujące się w technice odpylania, takie jak Raf-Pol, oferują kompletne rozwiązania łączące wysokowydajne odpylacze (zewnętrzne, wewnętrzne stanowiskowe czy cyklonowe) z inteligentnymi układami kontrolno-pomiarowymi. Dzięki temu użytkownik otrzymuje instalację „pod klucz”, która nie tylko skutecznie oczyszcza powietrze, ale też sama się nadzoruje i sygnalizuje, kiedy potrzebna jest interwencja.

Analiza danych i diagnostyka predykcyjna

Informacje zbierane przez system SCADA nie służą wyłącznie do wyświetlania bieżącego stanu instalacji. Równie ważna jest ich późniejsza analiza. Dane historyczne, takie jak dzienne profile obciążenia, częstotliwość cyklów czyszczenia filtrów czy stopniowy wzrost spadku ciśnienia na filtrach, pozwalają wyciągać cenne wnioski. Na ich podstawie można optymalizować harmonogramy konserwacji – przykładowo zaplanować wymianę wkładów filtracyjnych dokładnie wtedy, gdy zbliżają się do granicy zużycia, zamiast robić to „na oko” lub czekać do awarii.

Taka diagnostyka predykcyjna sprawia, że utrzymanie ruchu staje się bardziej przewidywalne. System „uczy się” typowego zachowania instalacji i jest w stanie wychwycić nietypowe odchylenia mogące świadczyć o rozwijającym się problemie. Jeżeli na przykład poziom wibracji wentylatora powoli, lecz systematycznie rośnie na przestrzeni tygodni, obsługa otrzyma informację, że nadchodzi pora na wyważenie wirnika lub wymianę łożysk – zanim jeszcze dojdzie do poważniejszej usterki. Analiza danych pozwala też zidentyfikować wąskie gardła procesu odpylania (np. ciągle zapychający się konkretny odcinek przewodu) i podjąć działania usprawniające. Co więcej, nowoczesne oprogramowanie może wykorzystać algorytmy sztucznej inteligencji, które uczą się wzorców pracy urządzeń i są w stanie jeszcze wcześniej alarmować o anomaliach niewidocznych dla człowieka. Wszystko to przekłada się na wyższy poziom niezawodności instalacji, łatwiejsze spełnianie wymogów przepisów oraz niższe koszty eksploatacji.

W praktyce zakłady, które zainwestowały w modernizację odpylania o system czujników i automatyki, odnotowują znaczną poprawę ciągłości pracy. Łączny czas przestojów technicznych skraca się, ponieważ większość prac serwisowych można zaplanować z wyprzedzeniem. Poprawia się również bezpieczeństwo – zdarza się, że alarmy kilkakrotnie ostrzegły obsługę o potencjalnie groźnych sytuacjach (jak zbyt wysokie zapylenie czy przegrzewanie się urządzeń) na długo zanim doszło do wypadku. Inwestycja w monitorowanie instalacji odpylającej szybko się zatem zwraca zarówno w wymiarze finansowym, jak i poprzez bezcenny wzrost bezpieczeństwa w miejscu pracy.
