Prefabrykaty wentylacyjne to wszystkie elementy, które łączą maszyny produkcyjne z odpylaczami, cyklonami i wentylatorami w jeden sprawny system odciągowy. Rury, kolana, trójniki, redukcje, zasuwy, kolektory, dyfuzory, króćce i opaski montażowe – każdy z tych komponentów pełni konkretną funkcję w transporcie pneumatycznym trocin, wiórów i pyłów.
Grupa RAF-POL produkuje prefabrykaty wentylacyjne ze stali ocynkowanej, w zakresie średnic od Ø80 do Ø630 mm. Elementy dostępne są pojedynczo w sklepie internetowym oraz jako część kompletnych instalacji odpylających projektowanych i montowanych przez zespół Grupy RAF-POL.
Asortyment prefabrykatów wentylacyjnych
Dyfuzory

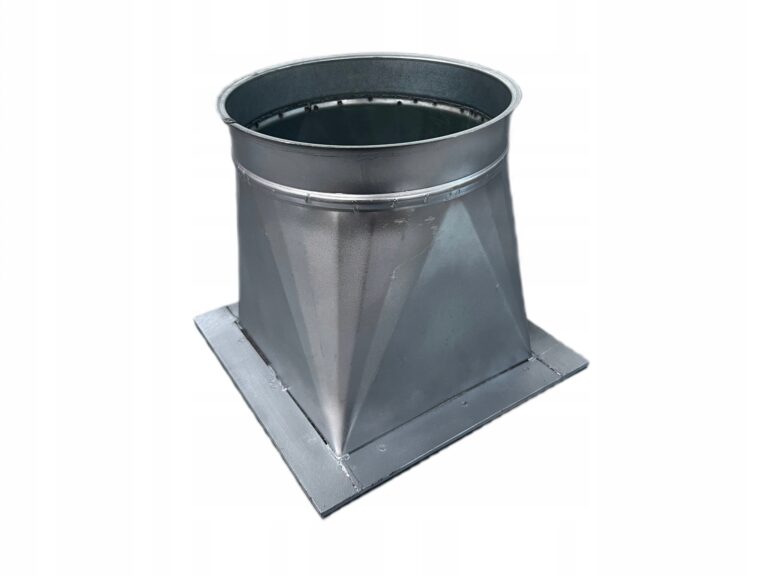

Dyfuzor montuje się na wylocie wentylatora odciągowego. Stopniowo rozszerzający się przekrój zamienia prędkość strumienia powietrza na ciśnienie statyczne, dzięki czemu wentylator osiąga wyższą sprawność, pobiera mniej energii i pracuje ciszej. Grupa RAF-POL produkuje dyfuzory z blachy ocynkowanej 1 mm w zakresie średnic od Ø160 do Ø630 mm, dopasowane do wentylatorów promieniowych stosowanych w instalacjach odpylających.

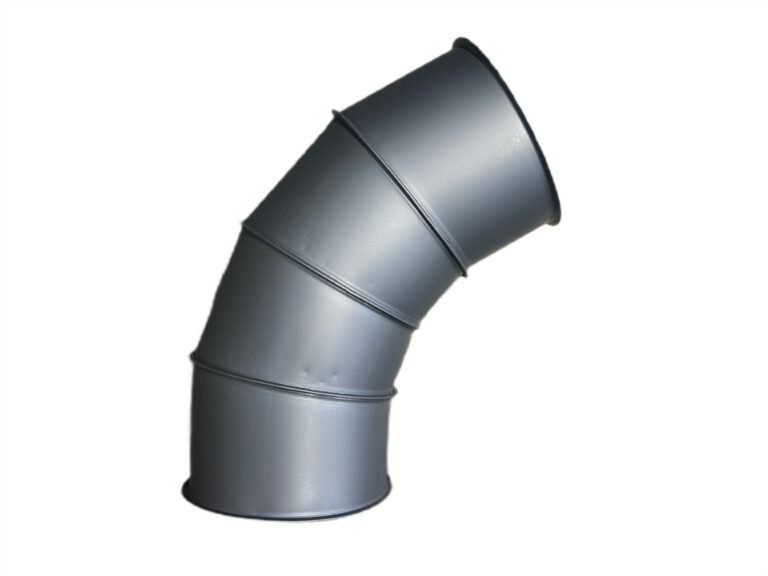

Kolana
Kolana ocynkowane pozwalają poprowadzić rurociąg odpylający wzdłuż ścian, słupów i wiązarów dachowych hali bez utraty wydajności instalacji. Grupa RAF-POL produkuje kolana w pięciu kątach (15°, 30°, 45°, 60° i 90°) oraz w pełnym zakresie średnic od Ø100 do Ø630 mm, dzięki czemu każdą zmianę kierunku trasy można odwzorować dokładnie tak, jak wynika z projektu. Kolana wykonujemy z tej samej blachy ocynkowanej co rury do odpylania i łączymy z nimi na opaski, bez spawania.

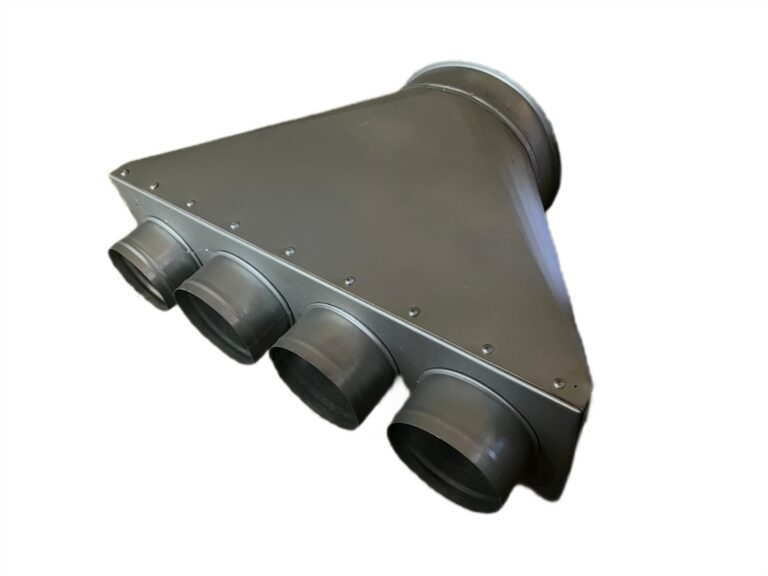

Kolektory
Kolektory to węzłowe elementy instalacji odpylającej: zbierają powietrze z kilku stanowisk w jedną magistralę albo rozdzielają je z magistrali na poszczególne maszyny. Grupa RAF-POL produkuje dwa typy: kolektor odpylający z 1 do 3 króćcami do obsługi pojedynczych maszyn lub małych grup stanowisk oraz kolektor zbiorczy z 4 do 10 króćcami do większych hal z wieloma stanowiskami pracy. Wykonanie z blachy ocynkowanej 1 mm gwarantuje szczelność węzła i stabilny przepływ powietrza, a średnice króćców dobieramy pod konkretne maszyny.

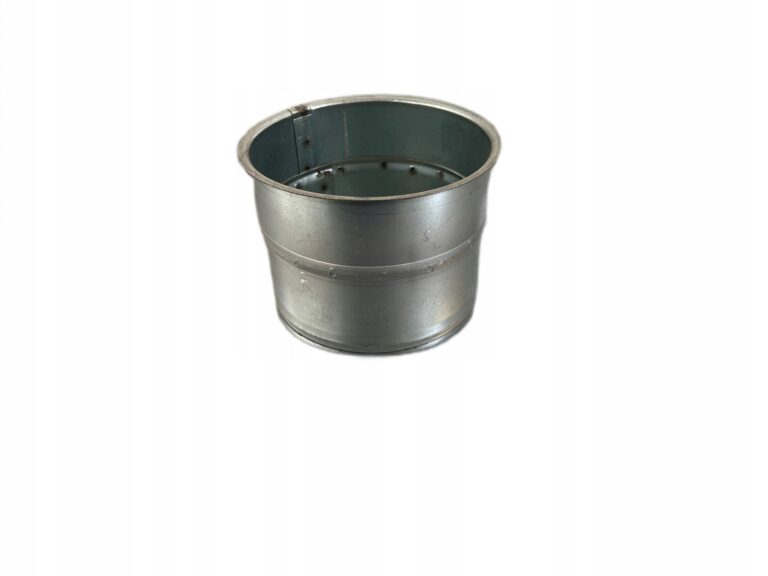

Króćce
Króciec pod wąż to końcowy element instalacji odpylającej, punkt, w którym sztywny rurociąg spotyka się z wężem elastycznym prowadzącym do maszyny: pilarki, frezarki, szlifierki czy centrum CNC. Grupa RAF-POL produkuje króćce z blachy ocynkowanej w zakresie od Ø80 do Ø630 mm, co pozwala podłączyć do rurociągu praktycznie każde urządzenie. Kielichowy kształt zapewnia szczelne osadzenie węża i stabilny odciąg pyłu bezpośrednio przy źródle jego powstawania.

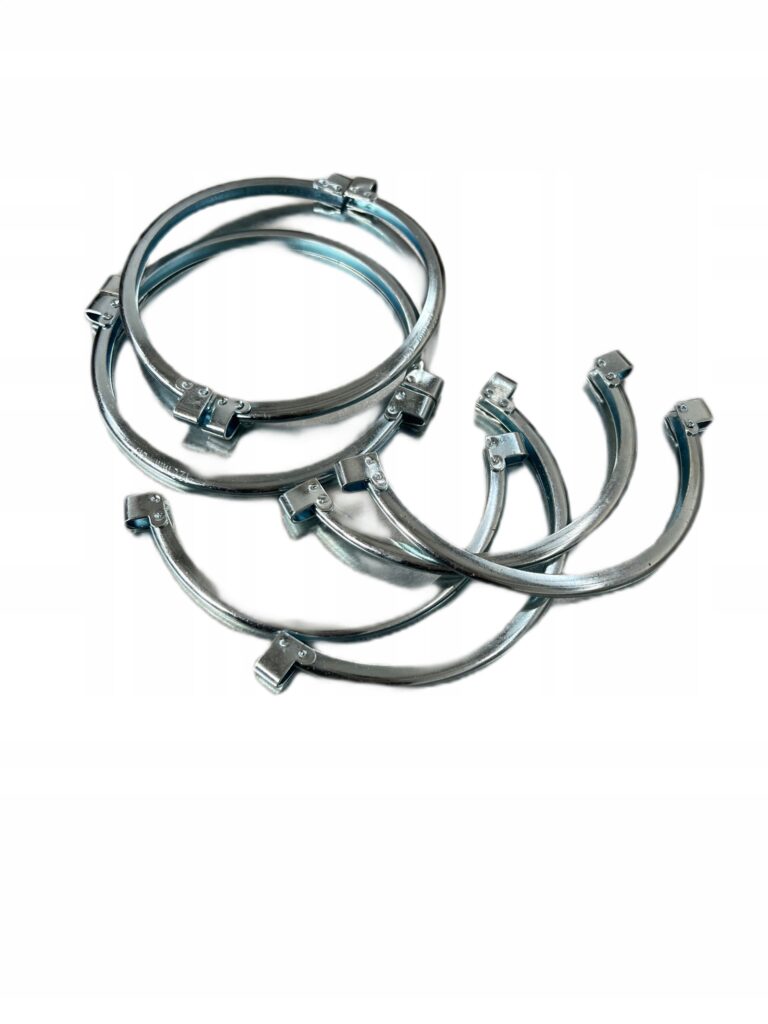

Opaski
Opaski i obejmy to system złączny rurociągów odpylających RAF-POL, dzięki któremu całą instalację montuje się szybko, szczelnie i bez spawania. W ofercie znajdują się trzy warianty: opaska wąska do średnic od Ø80 do Ø180 mm, opaska szeroka do przekrojów od Ø200 do Ø630 mm oraz obejma montażowa do podwieszania rurociągu do konstrukcji hali. Wszystkie wykonujemy z blachy ocynkowanej, która zapewnia trwałe połączenia w zapylonym, przemysłowym środowisku.
Redukcje

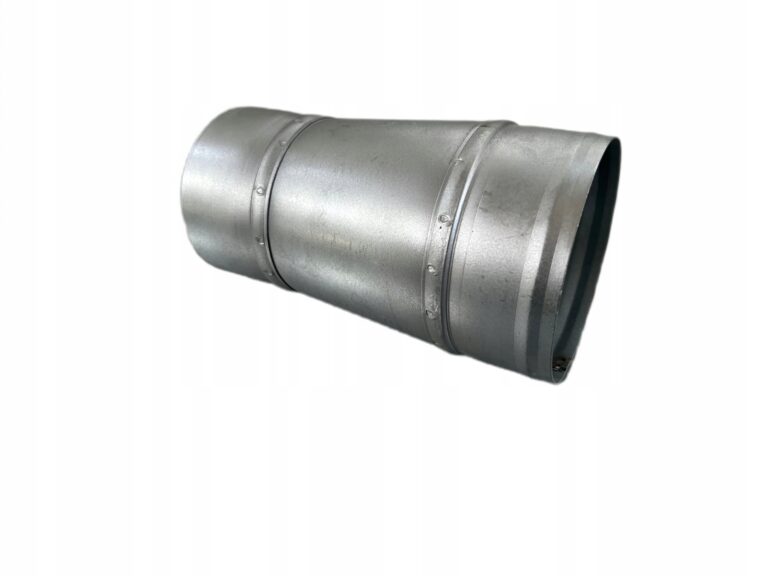

Redukcje ocynkowane łączą odcinki rurociągu o różnych średnicach, są niezbędne wszędzie tam, gdzie instalacja przechodzi z grubszej magistrali na cieńsze odnogi stanowiskowe albo dopasowuje się do króćca maszyny, wentylatora czy odpylacza. Grupa RAF-POL produkuje redukcje koncentryczne z blachy ocynkowanej w zakresie od Ø100 do Ø630 mm. Stożkowy kształt zapewnia płynne przejście średnic i minimalne turbulencje, a łączenie na opaski czyni je w pełni zgodnymi z systemem rur do odpylania RAF-POL.
Rury

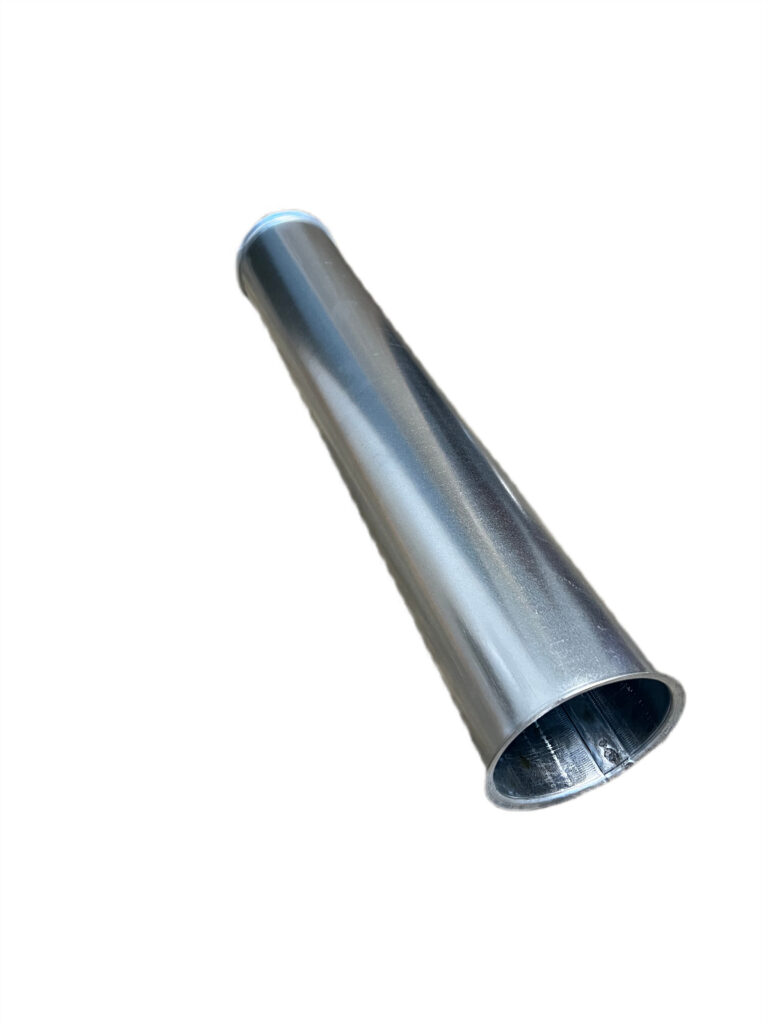

Rury ocynkowane to podstawa każdej instalacji odpylającej. Z nich powstaje magistrala i odgałęzienia, którymi trociny, wióry i pył wędrują od maszyn do odpylacza. Grupa RAF-POL produkuje rury do odpylania z blachy ocynkowanej o grubości ścianki 0,8 mm (mniejsze średnice) oraz 1 mm (większe średnice), w zakresie od Ø100 do Ø630 mm i w długościach 0,5 m, 1 m oraz 1,25 m. Gładkie wnętrze ogranicza opory przepływu i zapobiega osadzaniu się materiału, a łączenie na opaski pozwala zmontować lub przebudować rurociąg bez spawania. W tej kategorii znajdziesz również antystatyczny wąż PUR do elastycznego podłączania maszyn.

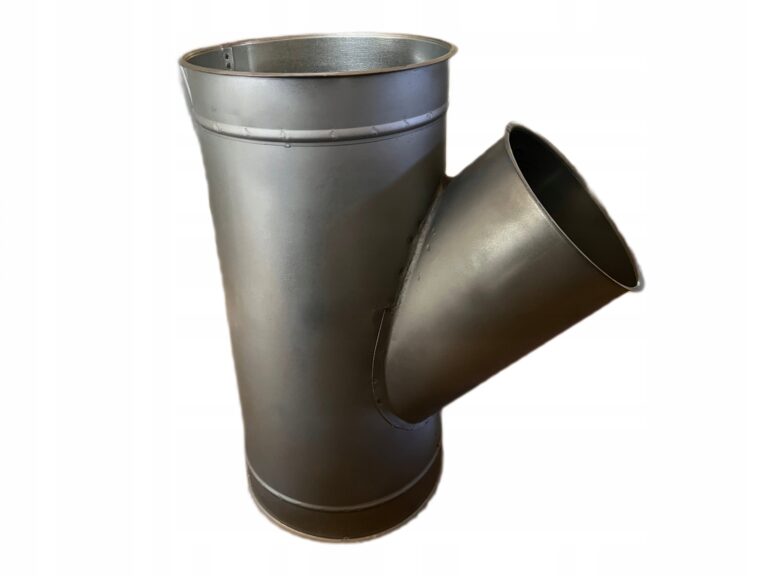

Trójniki
Trójniki ocynkowane 45° rozgałęziają rurociąg odpylający, łączą odnogi stanowiskowe z główną magistralą instalacji. Kąt 45° zapewnia płynne, aerodynamiczne wprowadzenie strumienia z odgałęzienia w kierunku przepływu magistrali, co ogranicza turbulencje i zużycie energii wentylatora. Grupa RAF-POL produkuje trójniki z blachy ocynkowanej 1 mm w średnicach od Ø100 do Ø630 mm, z odejściami dopasowanymi do średnic odnóg, w pełnej zgodności z systemem rur do odpylania.

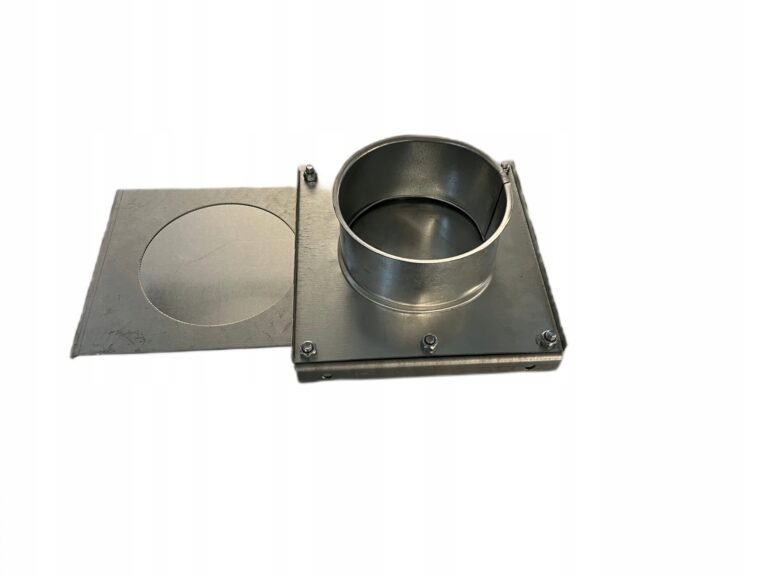

Zasuwy
Zasuwy pozwalają regulować przepływ powietrza w rurociągu i utrzymać pełną moc odciągu tam, gdzie jest aktualnie potrzebna. Grupa RAF-POL produkuje dwa typy: zasuwę gilotynową, ręcznie zamykaną, do odcinania odnóg przy nieużywanych maszynach, oraz zasuwę balansową do precyzyjnego równoważenia przepływów w poszczególnych gałęziach instalacji. Oba typy wykonujemy z blachy ocynkowanej o grubości 1,5 mm, w średnicach od Ø80 do Ø350 mm, w pełnej zgodności z systemem rur do odpylania.

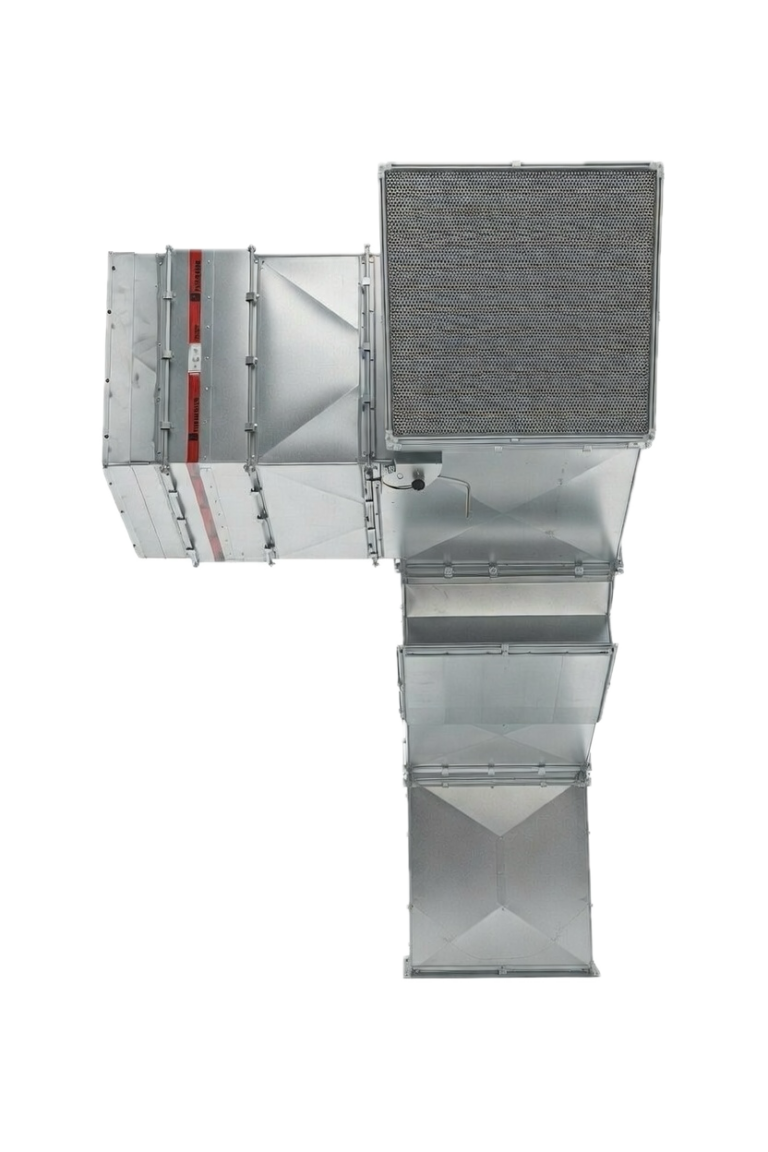

Kanały
Prostokątne kanały wentylacyjne Grupy RAF-POL służą do prowadzenia powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i odpylających, zarówno w halach produkcyjnych, jak i w obiektach użyteczności publicznej. Wykonujemy je z blachy ocynkowanej, w wymiarach pod projekt. Oferta obejmuje pełen zakres komponentów: kanały proste pełne i perforowane, kolana, trójniki oraz klapy regulacyjne i przeciwpożarowe, czyli komplet elementów potrzebny do zbudowania szczelnej trasy kanałowej.
Łapacze klocków

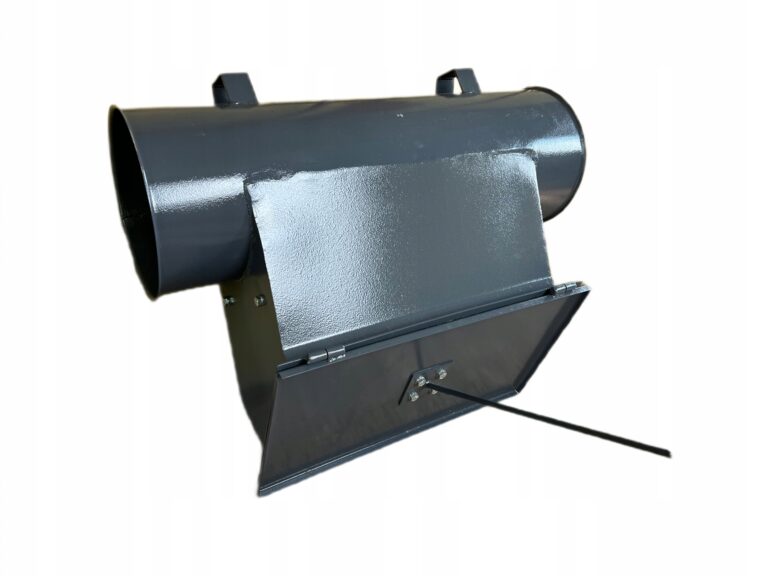

Łapacz klocków, nazywany też chwytakiem, to urządzenie ochronne montowane w rurociągu instalacji odpylającej. Wychwytuje przypadkowo zassane kawałki drewna, śruby i inne ciała stałe, zanim dolecą do wentylatora i uszkodzą łopatki wirnika. To prosta i tania ochrona kosztownego wentylatora, obowiązkowa wszędzie tam, gdzie odciąg pracuje przy pilarkach, wielopiłach i maszynach do rozkroju. Grupa RAF-POL produkuje łapacze klocków z blachy stalowej 1,5 mm (podkład i kolor) w zakresie średnic od Ø200 do Ø630 mm.

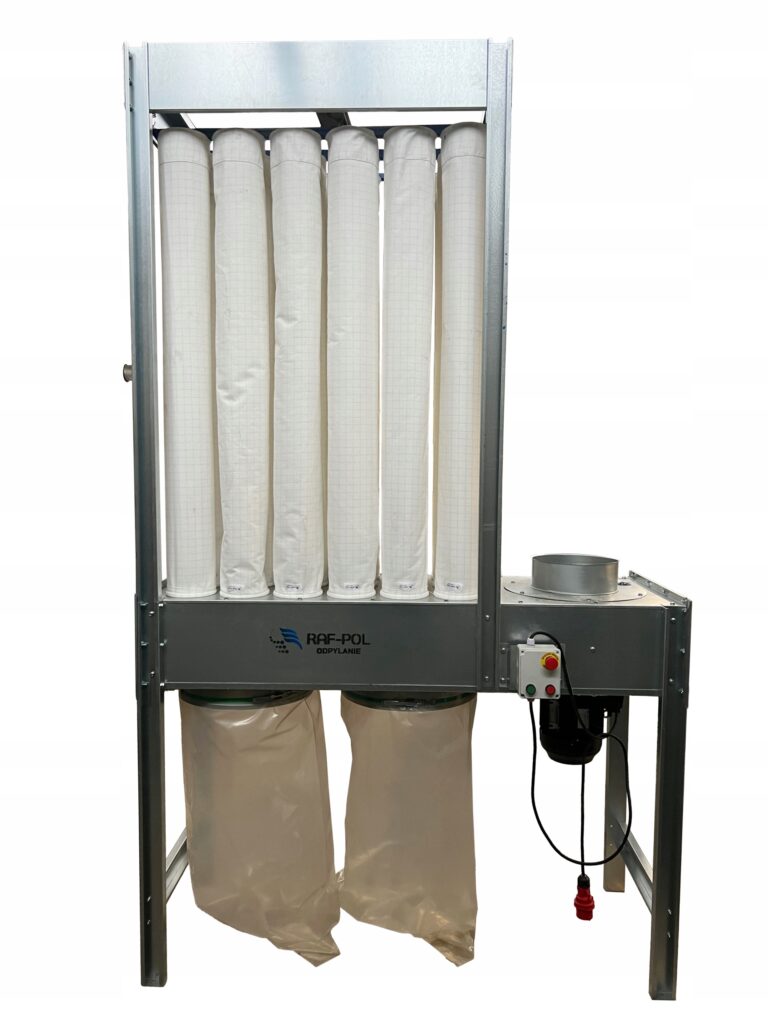

Odciągi trocin
Odciągi trocin Grupy RAF-POL to kompaktowe, gotowe do podłączenia jednostki filtrujące dla warsztatów stolarskich, małych zakładów meblarskich i pojedynczych grup maszyn. Cztery warianty wydajności: 3800, 4800, 6800 i 8800 m³/h przy mocach odpowiednio 2,2, 3,0, 4,0 i 5,5 kW (zasilanie 400 V) pozwalają dobrać urządzenie do faktycznych potrzeb zakładu, bez przepłacania za nadmiarową moc. Odciąg wystarczy ustawić, podłączyć do maszyn rurociągiem lub wężem i uruchomić.
Stal ocynkowana- standard jakości Grupy RAF-POL
Wszystkie prefabrykaty wentylacyjne produkowane przez Grupę RAF-POL wykonane są z blachy stalowej ocynkowanej ogniowo. Cynkowanie zapewnia trwałą ochronę antykorozyjną – elementy zachowują pełną funkcjonalność przez lata eksploatacji, nawet w warunkach podwyższonej wilgotności typowej dla hal produkcyjnych.
Gładka, ocynkowana powierzchnia wewnętrzna rur i kształtek minimalizuje osiadanie pyłu na ściankach. Ma to bezpośredni wpływ na wydajność instalacji: mniejsze opory przepływu oznaczają niższe zużycie energii przez wentylator i stabilny transport pneumatyczny trocin i wiórów na całej długości rurociągu.
Precyzja wykonania (wymiary, kąty, spawy) gwarantuje szczelność połączeń i łatwość montażu – elementy pasują do siebie bez konieczności dorabiania na budowie.
Prawidłowo zaprojektowana sieć przewodów – fundament skutecznego odpylania
Nawet najlepszy odpylacz czy cyklon nie spełni swojej funkcji, jeśli sieć przewodów jest źle zaprojektowana. Grupa RAF-POL projektuje trasy rurociągów z uwzględnieniem kilku kluczowych zasad:
Dobór średnic rurociągów. Zbyt wąskie rury powodują duże opory przepływu, ryzyko zapychania się i nadmierne zużycie energii. Zbyt szerokie obniżają prędkość powietrza, co sprzyja osiadaniu pyłu wewnątrz. Optymalna prędkość transportowa dla trocin i wiórów drzewnych wynosi 18-22 m/s.
Minimalizacja oporów przepływu. Każde kolano, trójnik i zmiana kierunku generuje dodatkowy opór. Projektanci Grupy RAF-POL dobierają trasy tak, aby unikać ostrych załamań, zbędnych kolan i długich poziomych odcinków bez spadku – miejsc, w których pył najchętniej się odkłada.
Szczelność instalacji. Nieszczelności w kanałach powodują utratę podciśnienia i spadek skuteczności odciągu. Każde połączenie jest zabezpieczone opaską i uszczelnione, a cała konstrukcja zamocowana obejmami odpornymi na drgania i obciążenia od transportowanego materiału.
Równoważenie przepływów. W instalacjach obsługujących wiele maszyn jednocześnie kluczowe jest zapewnienie równomiernego podciśnienia na wszystkich stanowiskach. Zasuwy ręczne, balansowe i pneumatyczne pozwalają regulować przepływ w poszczególnych nitkach, kierując moc wentylatora tam, gdzie jest aktualnie potrzebna.
Jak zamówić prefabrykaty wentylacyjne
Opcja 1: Sklep internetowy – zakup pojedynczych elementów Wszystkie prefabrykaty wentylacyjne Grupy RAF-POL dostępne są w sklepie internetowym z podziałem na kategorie. Można zamówić konkretny element w wybranej średnicy – np. 5 kolan Ø160/90° lub 10 m rury Ø250. Idealne rozwiązanie przy rozbudowie istniejącej instalacji, wymianie zużytych elementów lub samodzielnym montażu.
Opcja 2: Komplet elementów do projektu – wycena indywidualna Przy budowie nowej instalacji od zera lub gruntownej przebudowie istniejącej – Grupa RAF-POL przygotowuje kompletną specyfikację materiałową na podstawie projektu. Jeden telefon lub formularz, a zespół techniczny dobierze wszystkie elementy (z odpowiednimi średnicami, długościami i ilościami) i przygotuje wycenę całego zestawu.
Bezpłatna konsultacja
Dobierzemy prefabrykaty do Twojej instalacji
- Odpowiadamy w ciągu 24 godzin
- Bezpłatna wycena bez zobowiązań
- Ponad 10 lat doświadczenia
Prefabrykaty wentylacyjne jako część kompletnej instalacji odpylającej
Rurociąg odpylający nie działa samodzielnie. To sieć łącząca pozostałe komponenty systemu, które Grupa RAF-POL również projektuje, produkuje i montuje:
Cyklony filtrujące – separatory wstępne, do których prefabrykaty prowadzą zapylone powietrze z maszyn. Cyklon oddziela ciężkie frakcje przed filtrem końcowym.
Odpylacze filtracyjne – filtry workowe i patronowe, do których trafia powietrze po przejściu przez cyklon (lub bezpośrednio z rurociągu w mniejszych instalacjach).
Wentylatory przemysłowe – napęd całego systemu. Dyfuzor z oferty prefabrykatów łączy wentylator z rurociągiem.
Szafy sterownicze – automatyka zarządzająca pracą wentylatorów, zasuw i systemów czyszczenia filtrów.
Worki filtracyjne – materiały eksploatacyjne do odpylaczy workowych, wymieniane okresowo.
Grupa RAF-POL realizuje projekty od pojedynczego elementu po kompletne instalacje pod klucz: projekt → dobór komponentów → produkcja → montaż → uruchomienie → serwis.
Pytania i odpowiedzi – prefabrykaty wentylacyjne
Standardowo ze stali ocynkowanej ogniowo, co zapewnia trwałą ochronę antykorozyjną. W przypadku zastosowań specjalnych (branża spożywcza, chemiczna, środowisko agresywne) Grupa RAF-POL oferuje również wykonanie ze stali nierdzewnej – na indywidualne zamówienie.
Zakres standardowy to Ø80–Ø630 mm, w zależności od typu elementu. Rury dostępne w średnicach Ø100–Ø630, kolana Ø100–Ø630, trójniki Ø100–Ø630, zasuwy ręczne Ø80–Ø180, zasuwy balansowe Ø160–Ø350, króćce Ø80–Ø630. Nietypowe średnice – na zapytanie.
Średnica zależy od wymaganego przepływu powietrza (m³/h) i prędkości transportowej pyłu. Dla trocin i wiórów drzewnych optymalna prędkość to 18–22 m/s. Zespół techniczny Grupy RAF-POL dobierze średnice do parametrów instalacji – wystarczy podać liczbę i typ maszyn oraz przybliżoną długość rurociągu.
Tak. Wszystkie prefabrykaty są dostępne pojedynczo w sklepie internetowym Grupy RAF-POL: rafpol-odpylanie.pl/sklep. Można zamówić dowolną ilość i konfigurację średnic.
Elementy łączy się na zasadzie „rura do rury” i zabezpiecza opaską montażową (wąską do Ø180 lub szeroką od Ø200). Opaski zapewniają szczelność i stabilność połączenia. Przy maszynach stosuje się króćce pod wąż elastyczny (PUR).
Tak. Grupa RAF-POL oferuje kompleksową obsługę: projekt trasy rurociągu, dobór elementów, dostawę, montaż i uruchomienie całej instalacji. Montaż realizowany jest przez doświadczony zespół na terenie całej Polski.
Trójnik to rozgałęzienie z jednym odejściem – łączy jedną dodatkową nitkę z magistralą główną. Kolektor to rozdzielacz z wieloma króćcami (od 1 do 10) – zbiera powietrze z kilku króćców w jednym punkcie. Trójnik stosuje się do pojedynczych rozgałęzień, kolektor – do grupowania stanowisk.
Łapacz klocków (chwytak) to element zabezpieczający montowany w rurociągu przed wentylatorem. Wychwytuje większe odpady – kawałki drewna, klocki, elementy materiału – które mogłyby uszkodzić wirnik wentylatora lub zablokować instalację.
